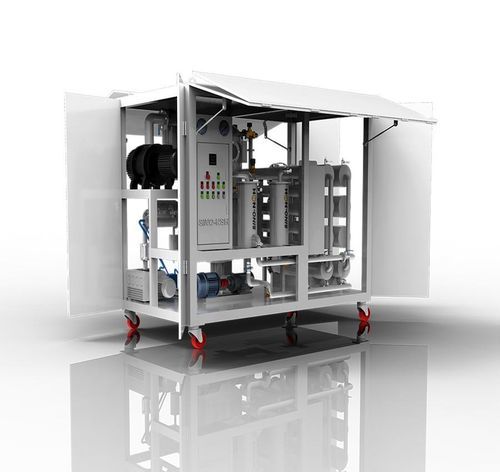

Gasfiltersystem NSH-VFD-R series

für SchmieröleÖldielektrisches Öl

Übersicht
Die NSH-VFD-R ist eine zweistufige Vakuum-Anlage zur Regeneration von Transformatoröl von Sino-NSH, entwickelt zur Wiederherstellung und Reinigung gealterter Isolieröle. Sie vereint Vakuum-Entwässerung, Entgasung und chemische Regeneration zur Entfernung von Feuchtigkeit, gelösten Gasen, Schwefelverbindungen, Schlämmen, Pech und dissoziertem Kohlenstoff. Erhältlich als stationäre oder mobile Ausführung für Vor-Ort- oder Werkstattanwendungen.

Allgemeines
Isolieröl altert durch Feuchtigkeit, thermische Belastung und Verschmutzung. Die NSH-VFD-R nutzt kontrollierte Erwärmung, Vakuum und feldunterstützte Verfahren zur Extraktion von Wasser und Gasen, zur Filtration von Partikeln und zur chemischen Regeneration des Öls durch Entfernung organischer Säuren, Schlamm und Farbverunreinigungen. Das behandelte Öl erfüllt die geforderten dielektrischen und Reinheitsparameter.

Produktparameter

• Brand Name: Sino-NSH
• Modell: NSH-VFD-R
• Serie: VFD
• Behandeltes Öl: Isolieröl (Transformatoröl)
• Funktionen: Entwässerung, Entgasung, Entfernung von Verunreinigungen, Regeneration
• Durchsatz: 1.800–18.000 L/h (modellabhängig)
• Stromversorgung: 380 VAC / 3 Phasen / 50 Hz (anpassbar)
• Vakuumbereich: ca. -0,092 bis -0,099 MPa
• Max. Vakuum nach Behandlung: ≤ 50 Pa
• Öltemperatur: 45–85 °C
• Filterfeinheit: ≤ 5 µm (Option ≤ 1 µm)
• Lieferzeit: ca. 10 Arbeitstage
• Lieferfähigkeit: 50 Sets/Monat

Vorteile des Ölreinigers

• Entfernt gelöste Feuchtigkeit und freies Wasser
• Reduziert gelöste brennbare Gase und Sauerstoff
• Stellt die dielektrische Festigkeit wieder her und verbessert sie
• Verringert die dielektrischen Verluste und verbessert den Leistungsfaktor
• Entfernt Säuren, Schlamm, Kohlenstoff und Farbe bei Regenerationsausführung
• Verlängert die Öl-Servicezeit und die Zuverlässigkeit des Transformators

Öldaten nach der Reinigung

• Dielektrische Stärke: ≥ 75 kV
• Wassergehalt: ≤ 5 ppm
• Filterfeinheit: ≤ 5 µm (oder ≤ 1 µm)
• Entgasung: ≤ 0,1%
• Ölfarbe: L ≤ 0,5 (verbessert)
• Säurezahl: ≤ 0,01 mg KOH/g
• pH löslicher Säure: 5–7
• Dielektrischer Verlust tg(90°C)% : ≤ 0,002

Maschinenspezifikation

• Gängige Bereiche: Vakuum ca. -0,092 bis -0,099 MPa; Betriebsdruck ≤ 0,3 MPa; Max. Vakuum ≤ 50 Pa; Öltemperaturregelung 45–85 °C; Umgebung -20 bis 55 °C
• Verfügbare Modelle und Kerndaten:
• VFD-R-30 — Durchsatz 1.800 L/h | Heizleistung 24 kW | Gesamtleistung 26 kW | Ein-/Ausgang 25 mm
• VFD-R-50 — Durchsatz 3.000 L/h | Heizleistung 30 kW | Gesamtleistung 33 kW | Ein-/Ausgang 25 mm
• VFD-R-75 — Durchsatz 4.000 L/h | Heizleistung 48 kW | Gesamtleistung 58 kW | Ein-/Ausgang 32 mm
• VFD-R-100 — Durchsatz 6.000 L/h | Heizleistung 72 kW | Gesamtleistung 76 kW | Ein-/Ausgang 32 mm
• VFD-R-150 — Durchsatz 9.000 L/h | Heizleistung 108 kW | Gesamtleistung 114 kW | Ein-/Ausgang 40 mm
• VFD-R-200 — Durchsatz 12.000 L/h | Heizleistung 144 kW | Gesamtleistung 150 kW | Ein-/Ausgang 50 mm
• VFD-R-300 — Durchsatz 18.000 L/h | Heizleistung 210 kW | Gesamtleistung 222 kW | Ein-/Ausgang 65 mm
• Betriebsgeräusch: ≤72–78 dB (modellabhängig)

Präsentationsoptionen

• Grundrahmen mit Lenkrollen
• Metallgehäuse auf Lenkrollen
• Metallgehäuse auf einachsigem Anhänger
• Grundrahmen auf zweiachsigem Anhänger
• Metallgehäuse auf zweiachsigem Anhänger
• Metallgehäuse mit Bedienerkabine auf zweiachsigem Anhänger

Auch bezeichnet als
Vakuum-Entwässerer, Vakuum-Purifikationssystem, Öl-Entgasung, Regeneration, Recycling.

Technische Spezifikationen

• Modell: NSH-VFD-R
• Brand: Sino-NSH
• Serie: VFD
• Behandeltes Öl: Isolieröl (Transformatoröl)
• Funktionen: Entwässerung, Entgasung, Impurities-Removal, Regeneration
• Durchsatzbereich: 1.800–18.000 L/h
• Vakuumbereich: ca. -0,092 bis -0,099 MPa
• Betriebsdruck: ≤ 0,3 MPa
• Max. Vakuum nach Behandlung: ≤ 50 Pa
• Öltemperatur: 45–85 °C
• Heizleistung: 24–210 kW
• Gesamtleistung: 26–222 kW
• Stromversorgung: 380 V / 3P / 50 Hz (anpassbar)
• Filterfeinheit: ≤ 5 µm oder ≤ 1 µm
• Post-Behandlungsziele: Wasser ≤ 5 ppm; Dielektrik ≥ 75 kV; tg ≤ 0,002; Säurewert ≤ 0,01 mg KOH/g; Farbe L ≤ 0,5
• Lieferzeit: ca. 10 Arbeitstage; Kapazität: 50 Sets/Monat
