Aufreinigungsanlage für Öl NSH-VFD-A

für Industrieanwendungen

Titel
Vollautomatische Transformatoröl-Aufbereitungsanlage NSH-VFD-A, Doppelstufen-Vakuum, 1.800–18.000 L/h

Übersicht
Die NSH-VFD-A ist eine vollautomatische Zweistufen-Vakuum-Anlage für Leistungstransformatoren, geeignet für alle Isolieröle. Sie entfernt Feuchtigkeit, gelöste Gase, Partikel, organische Säuren, Schlamm, Harzanteile und dissoziierten Kohlenstoff. Kundenspezifische Ausführungen sind möglich.

Allgemeines
Unter Wärmeeinwirkung und elektrischer Belastung kann Isolieröl Feuchtigkeit, Gase und feste Verunreinigungen aufnehmen. Die NSH-VFD-A regeneriert und reaktiviert gealtertes Transformatoröl, entfernt Feuchtigkeit, Gase und mechanische Verunreinigungen und beseitigt organische Säuren, Schlamm, Harzanteile und dissoziierten Kohlenstoff, die herkömmliche Anlagen nicht vollständig entfernen. Das behandelte Öl kann die geforderten Normen und eine Lebensdauer wie neues Isolieröl erreichen.

Beschreibung
Die Einheit ist eine vollautomatische Entwässerungs- und Entgasungseinheit, die an die praktischen Anforderungen des Endanwenders angepasst werden kann. Sie verwendet eine SPS (PLC)-Steuerung sowie Instrumentierung, Alarme und Verriegelungen für den vollautomatischen Betrieb und bietet bei Bedarf manuelle Steuerungsoptionen. Leuchten zeigen den Betriebszustand wichtiger Komponenten und Alarmzustände an.

Verfügbare Prüfinstrumente

• Feuchtigkeitsgehalt vor und nach der Behandlung
• Echtzeit-Durchfluss und Gesamtvolumen
• Drucküberwachung
• Online-Partikelmessung
• Einlass- und Auslasstemperatur des Öls
• Betriebszyklenzähler
• Zustandsüberwachung aller Komponenten
• Filterüberlastungsanzeige

Öldaten vor & nach

• Durchschlagfestigkeit: vor 25 kV → nach ≥75 kV
• Feuchtigkeitsgehalt: vor 50–100 ppm → nach < 3–5 ppm
• Partikelgröße (Filterfeinheit): vor sichtbar → nach < 1 μm
• Gasgehalt: vor < 10 % vol → nach < 0,1 % vol

Präsentationsoptionen

• Basisrahmen mit Lenkrollen
• Metallgehäuse auf Lenkrollen
• Metallgehäuse auf einachsigem Anhänger

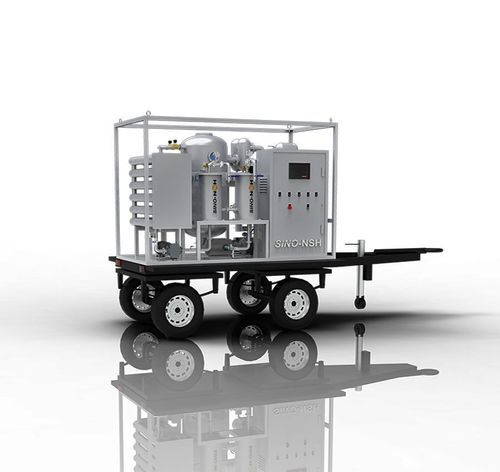

• Basisrahmen auf zweiachsigem Anhänger
• Metallgehäuse auf zweiachsigem Anhänger
• Metallgehäuse und Bedienraum auf zweiachsigem Anhänger

Auch genannt
Vakuumtrockner, Vakuum-Reinigungssystem, Öl-Entgasung, Öl-Regeneration, Öl-Recycling

Technische Daten

• Brand Name: Sino-NSH
• Modell / Serie: VFD (NSH-VFD-A)
• Behandeltes Öl: Isolieröl (Transformatoröl)
• Funktionen: Entwässerung, Entgasung, Entfernung von Verunreinigungen; Beseitigung von organischen Säuren, Schlamm, Harzanteilen und dissoziiertem Kohlenstoff
• Durchsatz: 1.800 – 18.000 L/h
• Stromversorgung: 380 VAC / 3-Phasen / 50 Hz (anpassbar)
• Lieferzeit: 10 Arbeitstage
• Lieferkapazität: 50 Sätze pro Monat
