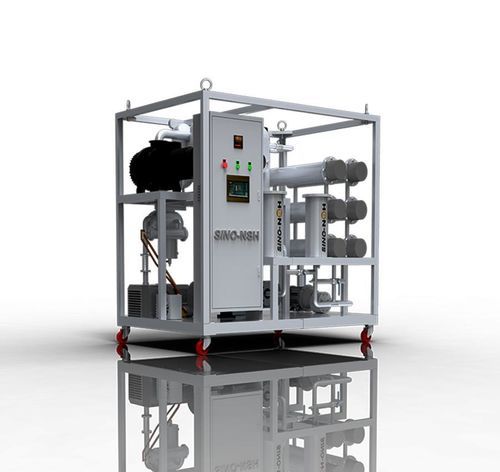

Aufreinigungsanlage für Öl NSH-VFD series

für Industrieanwendungen

Allgemein
Der NSH-VFD ist eine zweistufige Vakuum-Ölaufbereitungsanlage für Transformatoren, ausgelegt für Entwässerung, Entgasung und Partikelabscheidung in Isolierölen. Geeignet für Markenöle und bestimmte niedrigviskose Schmieröle. Erhältlich in stationären und mobilen Ausführungen für Instandhaltung vor Ort oder Werkstattbetrieb.

Vorteile

• Effiziente Entfernung gelöster Feuchtigkeit aus Transformatoröl
• Reduktion brennbarer Gase und gelösten Sauerstoffs
• Verbesserung der Durchschlagsfestigkeit (BDV)
• Verbesserung des Leistungsfaktors und der Betriebssicherheit
• Verlängerung der Lebensdauer des Öls und Reduzierung von Wechselintervallen
• Erhöhung der Zuverlässigkeit und Lebensdauer des Transformators

Daten des Öls nach Reinigung
Durchschlagsfestigkeit (BDV) | kV | ≥75
Wassergehalt | ppm | ≤3
Gasgehalt | % | ≤0.1
Partikelgröße | μm | ≤5

Zweistufige Vakuum-Ölaufbereitungsanlage für Transformatoren - Ausgewählte technische Daten
Förderleistung (L/H): VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
Vakuumbereich: -0.092 ~ -0.099 MPa
Betriebsdruck: ≤0.3 MPa
Max. Vakuum: ≤50 Pa
Temperaturbereich (Betrieb): 45 - 85 °C
Stromversorgung (typ.): 380 V / 3Phase / 50Hz (anpassbar)
Betriebsgeräusch: ≤72 dB (modellabhängig)
Heizleistung (kW): VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
Gesamtleistung (kW): VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
Ein-/Ausgangsdurchmesser (mm): 25–65 (modellabhängig)
Nettogewicht (kg): ca. 350 bis ca. 1420 je nach Modell
Beispielabmessungen (L x B x H mm): VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

Präsentationsoptionen

• Grundrahmen mit Lenkrollen
• Metallgehäuse auf Lenkrollen
• Metallgehäuse auf einachsigem Anhänger
• Grundrahmen auf zweiachsigem Anhänger
• Metallgehäuse auf zweiachsigem Anhänger
• Metallgehäuse mit Bedienraum auf zweiachsigem Anhänger

Auch genannt: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

Technische Daten

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• Behandeltes Öl: Transformatorisolieröl; geeignet auch für bestimmte niedrigviskose Schmieröle
• Funktion: Entwässerung, Entgasung, Partikelentfernung
• Förderbereich: 1.800 - 18.000 L/h (modellabhängig)
• Stromversorgung: typ. 380VAC / 3Phase / 50Hz (andere Spannungen/Frequenzen anpassbar)
• Vakuumbereich: ca. -0.092 bis -0.099 MPa
• Betriebsdruck: ≤0.3 MPa
• Max. Vakuum: ≤50 Pa
• Betriebstemperatur: 45 - 85 °C
• Betriebsgeräusch: bis ≤72 dB (modellabhängig)
• Heizleistung: 24 kW bis 210 kW je nach Modell
• Gesamtleistung: 26 kW bis 222 kW je nach Modell
• Ein-/Ausgangs-Durchmesser: 25 mm bis 65 mm je nach Modell
• Nettogewicht: ca. 350 kg bis 1420 kg je nach Modell
• Lieferzeit (Beispiel): 10 Arbeitstage
• Lieferkapazität (Beispiel): 50 Sets / Monat
