digitales E/A-Modul / analog / 16 E/A / 16 Kanäle
IO 011S

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Zum Produktvergleich hinzufügen Aus der Vergleichsliste entfernen
digitales E/A-Modul / analog / 16 E/A / 16 Kanäle digitales E/A-Modul / analog / 16 E/A / 16 Kanäle - IO 011S
{{requestButtons}}

Eigenschaften

  • Signaltyp:

    digital, analog

  • Anzahl Ausgänge/Eingänge:

    16 E/A, 16 Kanäle, 2 Analogeingänge, Mehrkanal, 6 Digitaleingänge

  • Installierung:

    DIN-Schienen

  • Weitere Eigenschaften:

    kompakt, konfigurierbar

Beschreibung

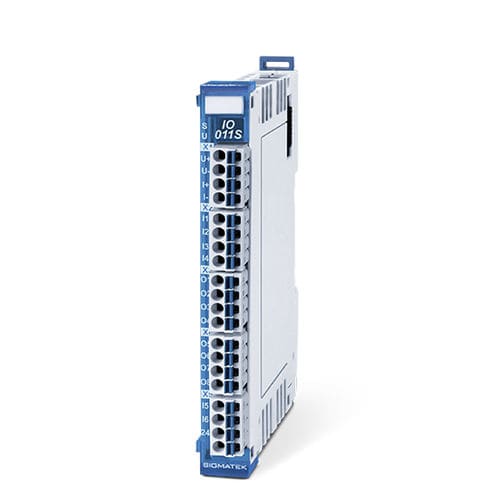

IO 011S
Smart Multi I/O Modul

6 digitale Eingänge (+24 V DC/3,5 mA)
Eingangsverzögerung: 1 µs
8 digitale kurzschlussfeste Ausgänge (+24 V DC/0,5 A/rücklesbar)
1 analoger Eingang (±10 V DC/16 Bit)
1 analoger Stromeingang (0-20 mA bzw. 4-20 mA/16 Bit)

Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung.

Digitale Eingänge

Typ
+24 V DC

Anzahl
6

Eingangsspannung
+24 V DC (+18-30 V DC)

Eingangsstrom
3,5 mA bei +24 V

Eingangs­verzögerung
typisch 1 µs

Digitale Ausgänge
Typ
+24 V DC

Anzahl
8

Ausführung
rücklesbar

Kurzschlussfest
Ja

Max. zulässiger Laststrom/ Kanal
0,5 A

Max. Summenstrom
4 A

Analoge Eingänge
Typ
±10 V DC

Anzahl
1

Auflösung
16 Bit

Messbereich
-10 ... +10 V / 0 ... +10 V

Messgenauigkeit
±0,3 % vom maximalen Messwert

Wandlungszeit aller Kanäle
Geschwindigkeits-Modus: 15,26 µs

Kabelbruch­überwachung
Ja

Hardwarefilter
typisch 1 kHz, Tiefpass 3. Ordnung

Softwarefilter
konfigurierbar, Tiefpass 1. Ordnung

Analoge Eingänge
Typ
Strom

Anzahl
1

Auflösung
16 Bit

Messbereich
0-20 mA / 4-20 mA

Messgenauigkeit
±0,5 % vom maximalen Messwert

Wandlungszeit aller Kanäle
Geschwindigkeits-Modus: 15,26 μs

Kabelbruch­überwachung
Ja

Hardwarefilter
typisch 1 kHz, Tiefpass 3. Ordnung

Softwarefilter
konfigurierbar

Mechanische Eigenschaften
Abmessungen
12,5 x 104 x 72 mm (B x H x T)

Schutzart
IP20

Artikelnummer/ Zertifizierung
Artikelnummer
20-013-011S

Normung/Zertifizierung
UL in Vorbereitung
