digitales Eingangsmodul / Durchflussmengenzählung / 16 Kanäle / DIN-Schienen
DI 169

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Zum Produktvergleich hinzufügen Aus der Vergleichsliste entfernen
digitales Eingangsmodul / Durchflussmengenzählung / 16 Kanäle / DIN-Schienen digitales Eingangsmodul / Durchflussmengenzählung / 16 Kanäle / DIN-Schienen - DI 169
{{requestButtons}}

Eigenschaften

  • Signaltyp:

    digital

  • Anwendung:

    Durchflussmengenzählung

  • Anzahl Ausgänge/Eingänge:

    16 Kanäle

  • Installierung:

    DIN-Schienen

  • Weitere Eigenschaften:

    kompakt

Beschreibung

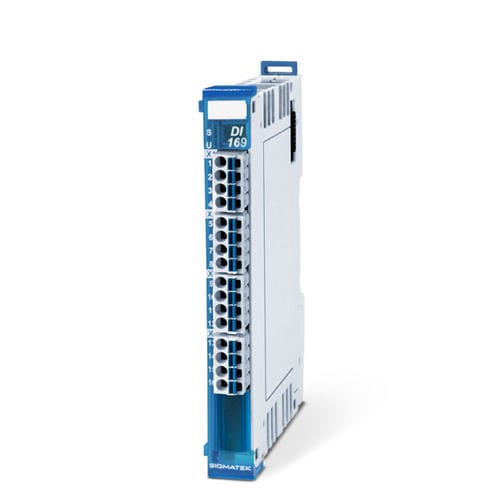

DI 169
Digital Eingang mit Zählfunktion

16 digitale Zähler-Eingänge (GND-schaltend/2,5 mA)
Eingangsverzögerung: 50 µs
Eingänge verwendbar als masseschaltende Eingänge oder als Ereigniszähler
3 Zählermodi: normaler Zählmodus, 1-fache und 4-fache Flankenauswertung
Zur schnellen Durchflussmengenzählung

Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung.

Digitale Eingänge

Typ
Zähler-Eingang

Anzahl
16

Eingangssignal
GND-schaltend

Pullup-Spannung
typisch +24 V DC

Kollektorstrom
typisch 2,5 mA

Eingangs­verzögerung
50 µs Tiefpass 1. Ordnung

Features
Zählerfrequenz:

1 kHz bei normalem Zählermodus bzw.

4 kHz bei inkrementalem Zählermodus mit 4-Flankenauswertung



Zählerfunktionalität:

16 Kanäle bei normalem Zählermodus

8 Kanäle bei 1- bzw. 4-fach Flankenauswertung

Mechanische Eigenschaften
Abmessungen
12,5 x 104 x 72 mm (B x H x T)

Schutzart
IP20

Artikelnummer/ Zertifizierung
Artikelnummer
20-006-169

Normung/Zertifizierung
UL 508 (E247993)
