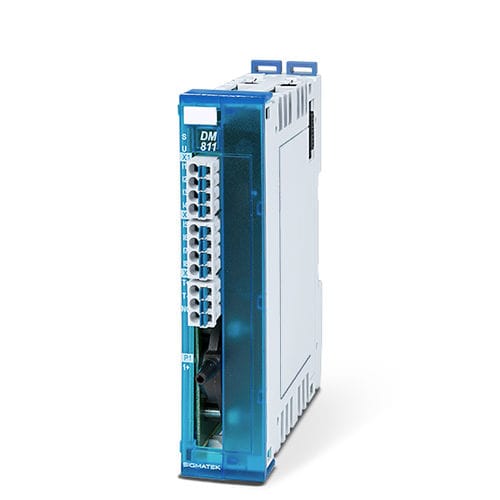

Analoges Eingangsmodul DM 811
digitalTemperaturAbsolutdruck

analoges Eingangsmodul
analoges Eingangsmodul
analoges Eingangsmodul
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Signaltyp
analog, digital
Anwendung
Temperatur, Absolutdruck
Anzahl Ausgänge/Eingänge
8 Digitaleingänge, 10 E
Installierung
DIN-Schiene
Weitere Eigenschaften
kompakt

Beschreibung

1 Absolutdruck-Eingang 1 PT100 Temperatur-Eingang 8 digitale Eingänge (+24 V DC/3,7 mA/0,5 ms) Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung. Digitale Eingänge Typ - Standard Anzahl - 8 Eingangsspannung - +24 V DC (+18-30 V DC) Eingangsstrom - 3,7 mA bei +24 V Eingangs­verzögerung - typisch 0,5 ms Analoge Eingänge Typ - Temperatur Anzahl - 1 Auflösung - 0,1 °C Fühlertypen - PT100 Messbereich - 0 ... 300 °C bzw. 100,0 - 212,1 Ω Messgenauigkeit - ±0,5 % vom maximalen Messwert Wandlungszeit pro Kanal - 1 ms Kabelbruch­überwachung - Ja Hardwarefilter - typisch 1 kHz, Tiefpass 3. Ordnung Softwarefilter - konfigurierbar Drucksensor Anzahl - 1 Drucksensortyp - Absolutdruck Messbereich - 0-1600 mbar Messwert - 0-16000 Auflösung - 12 Bit Wandlungszeit aller Kanäle - 1 ms Hardwarefilter - typisch 1 kHz, Tiefpass 3. Ordnung Softwarefilter - konfigurierbar Messgenauigkeit - ±0,25 % vom Skalenendwert, d.h. ±4,0 mbar bei 25 °C Umgebungstemperatur mit Offset und Gain Abgleich; ±1,00 % vom Skalenendwert, d.h. ±16,0 mbar bei 0-50 °C Umgebungstemperatur ohne Offset und Gain Abgleich
