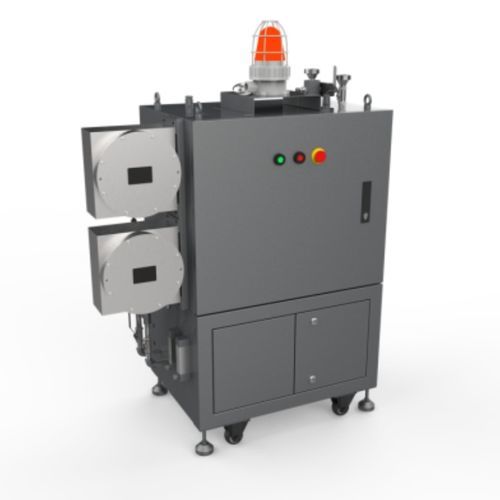

Steuerungsschaltschrank

Industriefür elektrische Anlagenex-geschützt

Übersicht
Das industrielle Steuergehäuse ist ausgelegt zur Aufnahme von Steuer- und I/O‑Elektronik in industriellen und potenziell explosionsgefährdeten Bereichen. Es bietet ein explosionsgeschütztes Gehäuse mit IP65‑Schutz und kompakten Abmessungen für Automatisierungspanels vor Ort. Wichtige Werte: Nennleistung 600 W, Kabellänge 5 m, Gewicht 160 kg, Größe 700×500×1000 mm.

Technische Daten

• Gewicht: 160 kg
• Größe: 700×500×1000 mm
• Netzversorgung: 200–240 VAC, 47–63 Hz, 8 A / 100–200 VAC, 47–63 Hz, 16 A
• Nennleistung: 600 W
• Kabellänge: 5 m
• Kommunikations‑I/O: 8 DI, 8 DO (PNP, 24 V / max. 500 mA)
• Erweiterbare I/O: 16 DI, 16 DO (PNP, 24 V / max. 500 mA) / 4 AI (Spannung), 4 AI (Strom)
• Schutzklasse: IP65
• Betriebstemperatur: -10°C bis 50°C
• Lagerungstemperatur: -40°C bis 55°C
• Luftfeuchtigkeit: 20%–90% RH
• Gasquellentyp: saubere Luft

Konnektivität

• Kommunikationsarten: TCP/IP, Modbus/TCP, CAN, RS485, ProfiNet
• Schnittstellen: Standard-Digital‑I/O und analoge Eingänge wie oben angegeben
• Kabel: geliefert mit 5 m Anschlusskabel (kundenspezifische Längen auf Anfrage)

Umwelt & Sicherheit

• Explosionsschutzkennzeichnung: Ex db eb pxb IICT4Gb / Ex pxb tb IIIC T130°C Db
• Schutz gegen Eindringen: IP65 (staubdicht und geschützt gegen Wasserstrahlen)
• Temperaturbereiche geeignet für industrielle Standorte
• Entwickelt für den Betrieb mit sauberer Luft als Gasquelle

Typische Anwendungen

• Automatisierungspanels, Steuerung in Gefahrenbereichen in den Branchen Öl & Gas, Chemie, Bergbau, Marine und Prozessindustrie
