Modularer Kühlturm SGSL

hybridGegenstromfür die Lebensmittel- und Getränkeindustrie

Übersicht

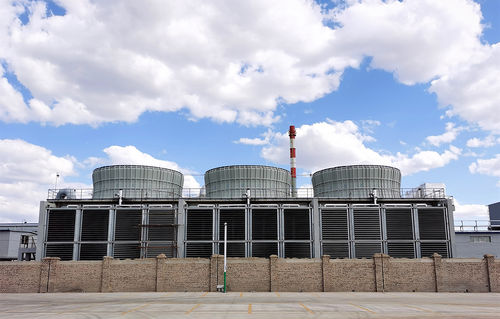

Die SGSL‑Serie Hybridkühltürme ist eine industrielle Umlaufwasserkühllösung, die einen Luftradiator (trockener Abschnitt) und eine verdunstende Kühlwendel (nasser Abschnitt) in einer L‑förmigen Anordnung kombiniert. Entwickelt zur Reduzierung des Wasserverbrauchs, zur Verminderung sichtbarer Dampffahnen und zur Sicherstellung stabiler Austrittstemperaturen in Industriebereichen (Lebensmittel & Getränke, Pharma, Stahl, Chemie, Elektronik, Silizium, Kohlechemie, Nichteisenmetalle).

Behandelte Kühlprobleme

• Hoher Ergänzungswasserbedarf (ca. 1,5%–1,8% des Umlaufwassers) sowie damit verbundene Abwasserbehandlungskosten.
• Persistente Winterfahne (weißer Nebel) mit Umweltbelastungen und Sicherheitsrisiken.
• Bedarf an Nachrüstlösungen zur Reduzierung des Wasserverbrauchs bei gleichbleibender Prozesskühlleistung.

1. Hybridkühlturm — Aufbau und Betrieb
Die Einheit integriert einen lamellierten Rohr‑Luftkühler (trockener Abschnitt) vertikal außen am Turm und eine glatte Rohr‑Verdunstungswendel (nasser Abschnitt) horizontal innen. Das Wasser fließt in Serie durch trocken dann nass; der Luftstrom ist parallel angeordnet. Saisonaler Betrieb wird über PLC/DCS automatisiert zur Regelung von Klappen und Lüfterdrehzahl.

Funktionen

• Wasserersparnis: Automatische Saisonmodi (Sommer/Winter und Übergänge) passen Klappenöffnungen an, um im Sommer evaporative Kühlung zu maximieren und im Winter trockene Kühlung zu bevorzugen, wodurch Verdunstung minimiert wird.
• Fahnenminderung: Beim Mischen der trockenen, erwärmten Luft aus dem trockenen Abschnitt mit der gesättigten Luft aus dem nassen Abschnitt sinkt der Feuchtegehalt des Abluftstroms; somit wird vermieden, dass der Auslass die Sättigungslinie kreuzt, was die Sichtbarkeit der Fahne reduziert.
• Steuerung: PLC/DCS‑Steuerung für Klappen, Lüfterfrequenz und Sprühpumpen; optionale Cloud‑Anbindung für Fernüberwachung und vorausschauende Wartung.

Hauptmerkmale

• Kombinierte Luft‑ und Verdunstungskühlung zur Stabilisierung der Austrittstemperatur bei gleichzeitigem Wassereinsparpotenzial und Fahnenreduktion.
• Patentierte L‑Anordnung (trockener Abschnitt vertikal außen, nasser Abschnitt horizontal innen) für effizienten Wasser‑Serienfluss.
• Niedriger thermischer Widerstand: geschlitzte Lamellen und enge Lamellen‑zu‑Rohr‑Passung für dauerhafte Wärmeübertragung.
• Optimierter Strömungspfad mit doppelflüchtigem Gegen‑Kreuzstrom zur Verbesserung des Wärmeübergangskoeffizienten.
• Reduzierter Lüfterleistungsbedarf: geringerer Luftwiderstand führt zu ~30% niedrigerer Lüfterleistung im Vergleich zu ähnlichen wassersparenden Entnebeltürmen.
• Hohe Wassereinsparung: erweiterbare Luftrohrbündel und zusätzliche Lüfter ermöglichen in optimalen Konfigurationen bis zu ~85% Wassereinsparung.
• Ganzjährige Nebelbeseitigung durch kontrollierte Mischströme von trockener und gesättigter Luft.
• Modulares Design und herausnehmbare Rohrkästen für erleichterte Instandhaltung.

2. V‑Type Trockenkühlturm
Der V‑Type Trockenkühler kann eigenständig betrieben oder in bestehende Nasskühltürme für Nachrüstungen integriert werden. Er besteht aus einem lamellierten Rohrbündel, Umlaufwasserleitungen und Lüftergruppen; ausgelegt für abgestuften Betrieb je nach Saison (trocken im Winter, kombiniert im Frühling/Herbst, nassdominant im Sommer).

Hauptmerkmale des V‑Type

• Modularer, selbsttragender Aufbau für vereinfachte Montage.
• Horizontales Rohrbündel und abnehmbare Abdeckplatte im Rohrkasten für einfache Innenreinigung und Wartung.
• Hohe jährliche Wassereinsparungen (typisch ~60%).
• Frostschutzkonzept erlaubt sicheren Winterbetrieb ohne Verschattungsblenden.
• Flexible Layout‑Optionen (inkl. Dachinstallation bei Platzmangel).
• Geeignet für Nachrüstungen zur Wassereinsparung.

3. Mist Spray Dry Cooling Tower
Das System besteht aus einem Edelstahlrohr‑Radiator, Lamellen, Umlaufsystem, Ausdehnungsbehälter, Sprühkühlsystem und Lüftergruppe. Der Luftkühler steht vertikal außen; eine intermittierende Sprühung auf der Außenfläche des Radiators unterstützt bei hohen Umgebungstemperaturen das Kühlen.

Hauptmerkmale des Mist Spray

• Niedriger Wasserverbrauch: Sprühbetrieb nur kurzzeitig bei hohen Temperaturen; jährliche Wassereinsparung >95% in typischem Einsatz.
• Wartungsfreundlich — keine kontinuierliche Sprühwasser‑Qualitätskontrolle erforderlich.
• Geschlossenes, niedriges Förderdruck‑Design reduziert Betriebskosten des Umlaufsystems.
• Doppelte Umkehr‑Kreuzströmung erhöht den Gesamtwärmeübergangskoeffizienten und reduziert die benötigte Wärmeübertragungsfläche um ca. 20%.
• Back‑to‑back Anordnung, kleine Standfläche und reduzierter Heißluft‑Rückstrom.
• Geeignet für hohe Einlasstemperaturen des Umlaufwassers (z. B. >38°C).

Anwendungen und typische Fälle

• Lebensmittel & Getränke, Pharma, Stahl, Chemie, Elektronik, monokristallines Silizium, Kohlechemie und Nichteisen‑Metallwerke.
• Beispiele: Monokristallines Silizium‑Projekte, Kohlechemie‑Projekte mit V‑Type Trennungssystemen und Anlagen mit >95% jährlicher Wassereinsparung durch mechanische Belüftungs‑Trockenkühler.

Technische Daten

• Produktserie: SGSL‑Serie Hybridkühltürme.
• Betriebsarten: Sommer (nassdominant), Winter (trockendominant), Frühling/Herbst (intermediär mit automatischer Klappensteuerung).
• Layout: L‑Type — trockener Abschnitt vertikal außen, nasser Abschnitt horizontal innen; Wasserfluss: trocken → nass.
• Wassereinsparung: bis zu ~85% (hybrid), V‑Type ~60% jährlich, Mist Spray Dry >95% jährlich unter typischen Bedingungen.
• Lüfterleistung: ca. 30% niedriger im Vergleich zu vergleichbaren wassersparenden Entnebeltürmen.
• Wärmeübertragungsverbesserungen: geschlitzte Lamellen, enge Lamellen‑Rohr‑Passung, doppelflügiger Gegen‑Kreuzstrom.
• Steuerung: PLC/DCS‑Automatisierung; optionale Cloud‑Plattform für Fernüberwachung und vorausschauende Wartung.
• Wartung: modulares Design und herausnehmbare Rohrkästen; Frostschutzoptionen für V‑Type.
