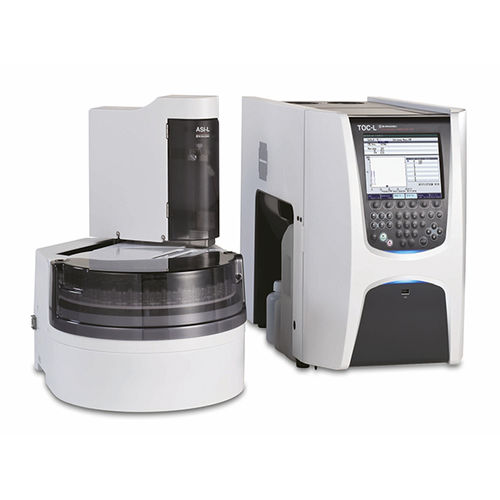

Benchtop-Verbrennungsanalysator TOC-L

Übersicht
Die TOC‑L Serie von TOC‑Analysatoren verwendet die von Shimadzu entwickelte katalytische Verbrennungs‑Oxidationsmethode bei 680 °C. Sie bietet einen äußerst weiten Messbereich von 4 µg/L bis 30.000 mg/L und erreicht in Verbindung mit NDIR eine Nachweisgrenze von 4 µg/L. Die Verbrennungs‑Katalyse oxidiert sowohl leicht zersetzbare niedermolekulare organische Verbindungen als auch schwer zersetzbare unlösliche oder makromolekulare Organika zuverlässig.

Messmöglichkeiten

• Messung von TC, IC, TOC (TC − IC) und NPOC
• Optionale Messungen: POC (flüchtiger organischer Kohlenstoff), TOC via POC + NPOC und TN (Gesamtstickstoff) mit optionaler TN‑Einheit
• Extrem weiter Messbereich: 4 µg/L bis 30.000 mg/L
• Nachweisgrenze: 4 µg/L (H‑Typ) mit NDIR

Hauptfunktionen

• Blank‑Check‑Funktion zur Bewertung von Systemblanks mittels automatisch aufbereitetem Reinstwasser
• Automatische Verdünnungsfunktion für Messungen bis 30.000 mg/L; reduziert Salzgehalt, Säure und Alkalität der Probe zur Verlängerung von Katalysator- und Verbrennungsröhrenlebensdauer
• Automatische Ansäuerung und Ausgasen (sparging) für zuverlässige NPOC‑Probenvorbereitung
• Eil‑/Prioritätsproben lassen sich jederzeit dem Analyseplan hinzufügen, auch während des Betriebs mit Autosampler

Modelle und Hardware
Die TOC‑L Serie umfasst Modelle für verschiedene Einsatzgebiete: einen hochempfindlichen Typ (LOD 4 µg/L) für Reinstwassermessungen und einen Standardtyp mit optimiertem Kosten‑/Leistungsverhältnis. Verfügbar als Stand‑Alone Gerät mit LCD und Tastatur oder als PC‑gesteuertes Modell. USB dient als externe Schnittstelle; Stand‑Alone Geräte können Daten an PC‑Drucker oder USB‑Speicher ausgeben.

Optionen und Erweiterungen

• TN‑Einheit zur gleichzeitigen TOC‑ und TN‑Messung
• Trägergas‑Reinigungsset zur Nutzung von Kompressorluft
• Gaseinlass‑Kit und Feststoff‑Verbrennungseinheit für Gas‑ und Feststoffproben
• Optionen zur verbesserten Meereswasser‑Messung und für kleine Probenvolumen

Design und Nachhaltigkeit

• Platzsparend: Gehäusebreite um ca. 20 % reduziert gegenüber konventionellen Shimadzu‑Modellen; Breite bleibt bei Anbau der TN‑Einheit unverändert
• Energieeinsparung (ECO): Stromverbrauch um 36 % (100 V) bzw. 43 % (200 V) reduziert im Vergleich zu konventionellen Shimadzu‑Produkten (Annahme: 8 h/Tag × 5 Tage/Woche)

Software
Die LabSolutions TOC PC‑Software ermöglicht eine intuitive Bedienung und bietet zahlreiche Funktionen zur Unterstützung von Analyse‑Workflows und Qualitätsmanagement.

Anwendungen - Dokumente
Messung des TOC in chloroisocyanursäurehaltigem Desinfektionsmittel | 2026-01-20
TOC‑ und IC‑Messungen für Lithiumraffinationsprozesse | 2025-12-16
Bestimmung des wasserlöslichen gesamten organischen Kohlenstoffgehalts in recycelter Black Mass | 2025-09-09
TOC‑Analyse zur Bewertung von Kunststoffen und anderen organischen Materialien im Kontakt mit Trinkwasser | 2024-03-31

Charakteristika / Technische Spezifikationen

• Messprinzip: Katalytische Verbrennungs‑Oxidation bei 680 °C (Shimadzu)
• Messbereich: 4 µg/L bis 30.000 mg/L
• Nachweisgrenze: 4 µg/L (H‑Typ) mit NDIR
• Messbare Parameter: TC, IC, TOC (= TC − IC), NPOC; optional: POC, TN (mit TN‑Modul)
• Automatische Funktionen: Ansäuerung, Ausgasen, automatische Verdünnung, Blank‑Check
• Probenhandling: Unterstützt Autosampler; Prioritätsproben ohne Unterbrechung zuschaltbar
• Schnittstellen: USB (extern); Stand‑Alone Modelle geben an PC‑Drucker oder USB‑Speicher aus
• Optionen: TN‑Modul, Trägergas‑Reinigungsset, Gaseinlass‑Kit, Feststoffmodul, High‑Salt/Meerwasser‑Optionen
• Design: Breite ca. 20 % geringer als bei konventionellen Modellen
• Energieeffizienz: −36 % (100 V) / −43 % (200 V) gegenüber konventionellem Shimadzu‑Modell (Annahme)
