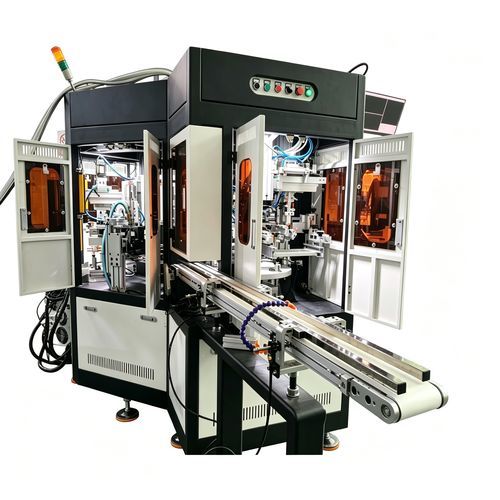

Servogesteuerte Siebdruckmaschine G2S-2C1D

monochrom3-Farben4-Farben

Übersicht
Diese integrierte automatische Siebdruckmaschine führt in einem Produktionsablauf sequentiellen 2‑Farben‑Zylinderdruck (z. B. Verschlusskappen) und 1‑Farb‑Flachdruck (oben/Fläche) aus. Entwickelt für Verpackungslinien in Kosmetik, Getränke und Pharma, bietet sie vollständige Servosteuerung und optionale CCD‑Vision für präzise Registration auf variablen oder makierungsfreien Teilen.

Technische Daten
Modell — G2S-2C1D
Zylindrischer Druckdurchmesser — 20 – 45 mm
Produkt-Höhe (Drucklänge) — 30 – 100 mm
Max. Leistung — 2400 – 2.700 Stk./h
UV‑Leistung — 3.000 W (LED/UV optional)
Stromversorgung — 380V, 3P, 50/60 Hz
Luftdruck — 6 – 8 Bar

Hauptmerkmale

• Kombinierter Prozess — druckt nacheinander Seitenflächen (2 Farben) und Flächen/Deckel (1 Farbe) ohne Zwischenhandhabung.
• Vollständiger Servoantrieb — Servo gesteuerte Achsen für Rotation, Indexierung, Rakelbewegung und Registration für hohe Genauigkeit und Wiederholbarkeit.
• Optionale CCD‑Vision — ermöglicht genaue Ausrichtung auf merkmalslosen oder variablen Produkten zur perfekten Überdruck‑Registration.
• Integrierte Plasmabehandlung — verbessert die Farbhaftung auf Glas, Kunststoffen und beschichteten Substraten.
• Anti‑statik Staubentfernung — integriertes Reinigungssystem reduziert partikelbedingte Fehler vor dem Druck.
• Automatisches Be‑/Entladen — kontinuierliche Zuführung mit optionalem Trichterlader und Manipulator für Nachbearbeitung.
• Präzisions‑Indexierung — importierter Teiler sorgt für stabile Stationspositionierung.
• Bedienoberfläche — drehbares Touchscreen‑HMI für intuitive Bedienung, schnellen Jobwechsel und Echtzeit‑Überwachung.
• Flexible Aushärtung — UV, LED oder Keramik‑Trocknung je nach Tinten und Material.

Typische Anwendungen

• Kosmetikbehälter und Tiegel
• Verschlüsse für Wein, Spirituosen und Getränke (Seitenwanddekoration)
• Teile, die Seitenwandgrafiken und Flach-/Deckeldruck in einem Durchlauf erfordern

Zusätzliche Informationen
Die G2S-2C1D ist mit optionalen Modulen (CCD‑Positionierung, Plasma, Anti‑Statik, Trichterlader, Manipulator) konfigurierbar, um spezifische Produktionsanforderungen und Qualitätsstandards zu erfüllen.

Technische Spezifikationen

• Modell: G2S-2C1D
• Zylindrischer Druckdurchmesser: 20 – 45 mm
• Produkt‑Höhe (Drucklänge): 30 – 100 mm
• Maximale Leistung: 2400 – 2.700 Stk./h
• UV‑Aushärtungsleistung: 3.000 W (LED/UV optional)
• Stromversorgung: 380V, 3P, 50/60 Hz
• Luftdruckanforderung: 6 – 8 Bar
• Antriebssystem: Voller Servoantrieb für Rotation, Indexierung, Rakelbewegung und Registration
• Optionale Module: CCD‑Vision, Plasmabehandlung, Anti‑Statik, Trichterlader, Manipulator
• Steuerung: Drehbares Touchscreen‑HMI mit Jobwechsel und Echtzeit‑Überwachung
• Trocknungsoptionen: UV, LED oder Keramik
• Zielbranchen: Kosmetik‑, Getränke‑ und Pharmaverpackung
