Automatische Siebdruckmaschine LD-01-A

monochromfür Glasflaschenfür Kunststoffrohre

Übersicht
Die LD-01-A ist eine CCD-Einfarben-Siebdruckmaschine für die präzise Dekoration von runden, ovalen und eckigen Behältern wie Glasflaschen, Gläsern und Kosmetiktuben. Das System gewährleistet exakte Grafikregistrierung auch bei oberflächen ohne Markierungen; ein optionales CCD-Vision-Modul ermöglicht erweiterte Ausrichtung bei markierungsfreien oder unregelmäßigen Oberflächen.

Technische Daten
Parameter : Wert
Leistung : Max. 35 St./min (typisch: 20–27 St./min)
Stromversorgung : 380V, 3P, 50/60 Hz
Luftdruck : 6–8 Bar
Runde Behälter — Durchmesser : 20–100 mm
Runde Behälter — Drucklänge : 30–180 mm
Eckige/irreguläre Behälter — Breite : 20–100 mm
Eckige/irreguläre Behälter — Drucklänge : 30–180 mm

Kernmerkmale

• Vollservo-Antrieb für alle Achsen (Vorregistrierung, Produktrotation, mehrdimensionale Bewegungen) für reproduzierbare Druckgenauigkeit.

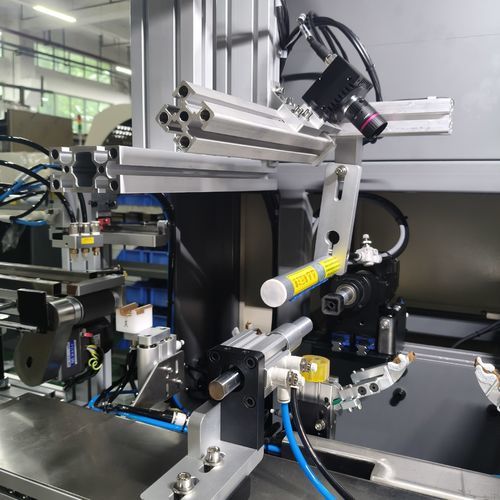

• Optionales CCD-Vision-System zur präzisen Registrierung auf markierungsfreien oder unregelmäßigen Oberflächen.
• Multi-Shape-Fähigkeit: Unterstützung für runde, ovale und eckige Behälter in einer Einrichtung.
• Vollumfang- oder Mehrseiten-Druck je nach Werkzeug und Anforderungen.
• Schneller Formatwechsel mit intuitiver HMI und raschem Werkzeugwechsel.
• Automatisierte Materialzuführung: Förderband (vertikal oder horizontal) mit optionaler Roboterbeladung/-entladung und Nachbearbeitung.
• Integrierte UV/LED-Härtungsoptionen für sofortiges, energieeffizientes Trocknen.

Typische Anwendungen

• Glasflaschen und Gläser ohne Registrierungsmarken
• Kosmetiktuben, Lippenstifthülsen und Körperpflegeverpackungen
• Ovale und eckige Verpackungen für Getränke, Spirituosen und Premiumprodukte
• Jeder hochwertiger Behälter, der eine präzise, reproduzierbare Dekoration benötigt

Technische Spezifikationen

• Modell: LD-01-A
• Maximale Leistung: 35 St./min (typisch 20–27 St./min)
• Stromversorgung: 380V, 3-phasig, 50/60 Hz
• Erforderlicher Luftdruck: 6–8 Bar
• Unterstützter Runddurchmesser: 20–100 mm
• Drucklänge (rund): 30–180 mm
• Unterstützte Breite (eckig/irregulär): 20–100 mm
• Drucklänge (eckig/irregulär): 30–180 mm
• Antriebssystem: Vollservo-Steuerung für alle Achsen
• Vision: Optionales CCD-Vision-Alignment
• Druckfähigkeit: Vollumfangs- oder Mehrseiten-Druck
• Formatwechsel: Schneller Werkzeugwechsel und HMI-Steuerung
• Materialfluss: Automatisches Be- und Entladen mit optionaler Roboterhandhabung
• Härtung: Integrierte UV/LED-Härtungsoptionen
