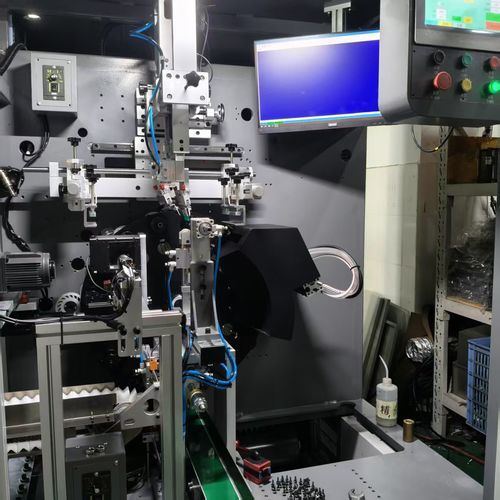

Servogesteuerte Siebdruckmaschine SZD‑103‑S

monochromfür Kunststoffverschlüssefür die Kunststoffindustrie

Produktübersicht
Die SZD‑103‑S ist eine vollservoangetriebene einfarbige Siebdruckmaschine, entwickelt für hochpräzises Drucken auf zylindrischen Bauteilen wie Spritzen, pharmazeutischen Verschlüssen und Kosmetiktuben. Die vollständige Servo­steuerung gewährleistet exakte Registrierung, hohe Wiederholgenauigkeit und stabile Produktionsgeschwindigkeiten. Optional erhältlich: Vision‑Positionierungssystem und Plasmabehandlung für hohe Anforderungen an Ausrichtung und Haftung.

Technische Daten

• Modell: SZD‑103‑S
• Druckgeschwindigkeit: 4.000–5.000 Stk./h
• Druckdurchmesser: 15–60 mm
• Drucklänge: 25–200 mm
• Airdruck: 6–8 bar
• Gasdruck (Flamme): 1,5 bar
• Aushärtung: UV / LED
• Anzahl Stationen: 8
• Abmessungen (L×B×H): 2800 × 2600 × 2900 mm

Hauptmerkmale

• Vollservo‑Achsen für schnelle Bewegungen und präzise Registrierung
• Automatisches Be‑/Entladungssystem für kontinuierlichen Betrieb
• Integrierte Flammenvorbehandlung und optionale Plasma‑Behandlung zur Verbesserung der Farbhaftung auf Kunststoffen und Metallen
• UV/LED‑Aushärtung für schnelle und energieeffiziente Trocknung
• Panasonic PLC mit Touchscreen‑HMI für intuitive Bedienung und Diagnose
• Schneller Werkzeugwechsel mit austauschbaren Vorrichtungen
• Optionales Vision‑Positionierungssystem für präzise Ausrichtung bei hoch tolerierten Teilen

Kernvorteile

• Konstante Druckqualität über lange Produktionsläufe
• Hoher Durchsatz bei gleichzeitigem Erhalt feiner Details
• Kompatibel mit einer Vielzahl von Substraten und Beschichtungen
• Bedienerfreundlich und verkürzte Rüstzeiten

Typische Anwendungen

• Spritzen und andere zylindrische Medizinbauteile
• Pharma‑ und Kosmetikverschlüsse (Kappen, Deckel)
• Kosmetikbehälter, Lippenstifthüllen und tubenförmige Verpackungen
• Flaschendeckel und kleine zylindrische Zubehörteile

Spezifikationen

• Modell: SZD‑103‑S
• Druckgeschwindigkeit: 4.000–5.000 Stk./h
• Druckdurchmesser: 15–60 mm
• Drucklänge: 25–200 mm
• Airdruck: 6–8 bar
• Gasdruck (Flamme): 1,5 bar
• Aushärtung: UV / LED
• Anzahl Stationen: 8
• Steuerung: Panasonic PLC mit Touchscreen‑HMI
• Optional: Vision‑Positionierungssystem, Plasmabehandlung
