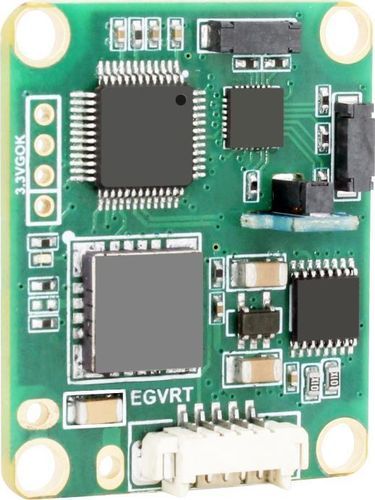

Elektronischer Kompass GCM387

3D

Produktübersicht
Das GCM387 ist ein 3D-Kompassmodul, das einen dreiachsigen Magnetometer und einen dreiachsigen Beschleunigungssensor integriert. Es verwendet eine 24-Punkte Rotationsmess- und Kalibriermethode zur Verbesserung der Störfestigkeit gegen Magnetfeldinterferenzen und vereinfacht die Bedienung. Die integrierte Neigungs kompensation im vollen Bereich (±180°) liefert genaue Kursdaten bei komplexen Lagen. RS232/TTL Dualschnittstellen und kompakte Bauform ermöglichen flexible Systemintegration in industriellen Anwendungen.

Anwendungen

• Handgeräte
• Mobile Terminals
• Antennenstabilisierung
• Fahrzeugnavigation
• Systemintegration für Orientierungsmessung

Hauptmerkmale

• Azimut-Genauigkeit: 0,5°
• Neigungsauflösung: 0,1°
• Neigungsgenauigkeit: <0,2° (voller Bereich)
• Messbereich: Nick ±85°, Roll ±180°
• Hard-iron- und Soft-iron-Kalibrierung unterstützt
• Magnetfeldkalibrierung: 24-Punkte Rotationsakquisition
• Startverzögerung: <50 ms
• Max. Ausgangsrate: 20 Hz
• Kommunikation: RS232/TTL, 2400–115200 Baud
• Ausgabeformat: binäres Hochleistungsprotokoll
• Typischer Strom: 50 mA
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen: 33 × 27 × 9,5 mm; Gewicht: <15 g
• EMV: konform mit EN61000 und GBT17626
• Stoß / Vibration: 100 g @11 ms (dreiaxial), Vibration 10 grms 10–1000 Hz
• MTBF: ≥99.000 Stunden

Produktbeschreibung
Das GCM387 vereint hochauflösende Messung und Rauschunterdrückung in einem kompakten, energieeffizienten Modul. Der integrierte Beschleunigungssensor ermöglicht eine zuverlässige Neigungskompensation über den gesamten ±180°-Bereich und sorgt so für stabile Kurswerte auch in Umgebungen mit festen magnetischen Störungen. Geeignet für Anwendungen, die präzise Orientierungsdaten und einfache Systemintegration erfordern.

Technische Daten

• Modell: GCM387
• Optimale Kursgenauigkeit: 0,5°
• Kursauflösung: 0,1°
• Neigungsauflösung: 0,1°
• Nickgenauigkeit: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<85°)
• Rollgenauigkeit: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<180°)
• Nickbereich: ±85°
• Rollbereich: ±180°
• Hard-iron / Soft-iron Kalibrierung: Ja
• Magnetische Kalibriermethode: 24-Punkte Rotationsakquisition
• Startverzögerung: <50 ms
• Max. Ausgangsrate: 20 Hz
• Kommunikationsrate: 2400–115200 Baud (RS232/TTL)
• Ausgabeformat: binäres Hochleistungsprotokoll
• Typischer Strom: 50 mA
• Schlafmodus: TBD
• Betriebs-/Lagertemperatur: -40 °C bis +85 °C
• Vibrationsfestigkeit: 100 g
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @11 ms, dreiaxial (Halbsinus)
• Vibrationsspezifikation: 10 grms, 10–1000 Hz
• Abmessungen: 33 × 27 × 9,5 mm
• Gewicht: <15 g
