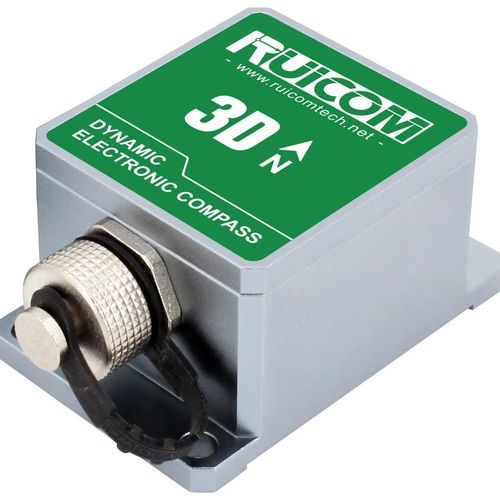

Elektronischer Kompass GDM series

3Dmit kompensierter Neigung

Produktvorstellung Der GDM350 / 360 ist ein leistungsstarker dynamischer 3D-Elektronkompass mit einer integrierten 9-Achsen-Trägheitsmesseinheit (IMU), die einen dreiachsigen Beschleunigungsmesser, ein dreiachsiges Gyroskop und ein dreiachsiges Magnetometer vereint. Durch die Kombination der hohen dynamischen Winkelmessfähigkeit des Gyroskops mit den hochstabilen Lageerfassungseigenschaften des Beschleunigungssensors sowie durch den Einsatz fortschrittlicher dynamischer Trägheitsnavigationsalgorithmen kann er Neigungs- und Rollwinkel unter komplexen Bewegungsbedingungen in Echtzeit berechnen. Dieses Produkt nutzt eine intelligente Kalibrierungstechnologie für harte und weiche Magnetfelder, die Störungen durch Umgebungsmagnetfelder wirksam unterdrücken und die Messgenauigkeit des geomagnetischen Azimuts verbessern kann. Die Zentraleinheit berechnet Kursdaten in Echtzeit und führt eine umfassende magnetische Azimutkompensation auf Basis der dynamischen Nick- und Rollwinkel durch, wodurch auch bei großen Neigungswinkeln von ±85° eine zuverlässige Kursausgabe gewährleistet ist. Der elektronische Kompass ist mit einem leistungsstarken DSP-Prozessor ausgestattet und unterstützt Standard-Kommunikationsschnittstellen wie RS232/RS485/TTL. Weitere Kommunikationsprotokolle können je nach Anforderung individuell angepasst werden. Sein kompaktes Design verbindet einen geringen Stromverbrauch mit hoher Präzision und eignet sich für hochpräzise Messungen sowie integrierte Steuerungsszenarien wie Schiffsnavigation, Antennenstabilitätskontrolle und Modellsysteme. Er arbeitet auch unter starken Vibrationen und rauen Umgebungsbedingungen stabil. Hauptmerkmale

• Neigungsauflösung: 0,1°
• Statische Neigungsgenauigkeit: <0,2°
• Dynamische Genauigkeit: <0,5°

Leistungsparameter (Tabelle) GDM350/360 | Parameterangaben Kompasskursparameter: Kursgenauigkeit: 0,8° Kompasskursparameter: Auflösung: 0,1° Neigungsmessbereich: ±90° Rollmessbereich: ±180° Neigungsgenauigkeit: Statisch 0,2° | Dynamisch 0,5° Neigungsauflösung: 0,1° Neigungskompensationswinkelbereich: Rollbewegung ±180° | Nickbewegung <85° Gyroskop: Messbereich 500°/s Beschleunigungsmesser: Messbereich 4 g Kalibrierung: Hart-Eisen-Kalibrierung: Ja | Weich-Eisen-Kalibrierung: Ja | Kalibrierungsmethode bei Magnetfeldstörungen: Eine vollständige Umdrehung (2D-Kalibrierung) Physikalische Eigenschaften: Abmessungen Gehäuse: L 55 × B 37 × H 24 mm | PCBA: L 33 × B 27 × H 9,7 mm Schnittstellenanschluss: RS232 / RS485 / TTL (Luft- und Raumfahrtstecker oder 4-poliges 30-cm-Anschlusskabel für den Anschluss an die Platine) Schnittstelleneigenschaften: Startverzögerung <50 ms | Ausgangsfrequenz 5–100 Hz (konfigurierbar) | Baudrate 4.800 bis 115.200 Baud | Ausgabeformat: Binäres Hochleistungsprotokoll Stromversorgung: (Standard) DC +5 V | (benutzerdefiniert) DC 9–36 V | Strom (max.) 45 mA | Idealmodus 35 mA | Schlafmodus: noch festzulegen Umgebungsbedingungen: Betriebsbereich –40 °C bis +85 °C | Lagertemperatur –40 °C bis +85 °C | Vibrationsfestigkeit 2500 g Elektromagnetische Verträglichkeit: Entspricht EN 61000 und GBT 17626 MTBF: ≥ 98.000 Stunden Isolationswiderstand: ≥ 100 Megaohm Stoßfestigkeit: 100 g bei 11 ms, dreiachsig (Halbsinuswelle) Vibrationsfestigkeit: 10 grms/10–1000 Hz Gewicht: PCBA ≤ 25 g | Gehäuse ≤ 135 g (ohne Kabel) Technische Daten / Spezifikationen

• Modellfamilie: GDM-Serie (GDM350 / GDM360)
• Integrierte Sensoren: 3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop, 3-Achsen-Magnetometer (9-Achsen-IMU)
• Kursgenauigkeit: 0,8°
• Kursauflösung: 0,1°
• Neigungsmessbereich: ±90°
• Rollmessbereich: ±180°
• Neigungsgenauigkeit: Statisch 0,2°, dynamisch 0,5°
• Neigungsauflösung: 0,1°
• Neigungskompensation: Roll ±180°, Nickwinkel <85°
• Gyroskop-Messbereich: 500°/s
• Beschleunigungsmesser-Messbereich: 4 g
• Kalibrierung: Kalibrierung für Hart- und Weicheisen unterstützt; Kalibrierung bei magnetischen Störungen durch eine vollständige Umdrehung (2D-Kalibrierung)
• Abmessungen: Gehäuse L 55 × B 37 × H 24 mm; PCBA L 33 × B 27 × H 9,7 mm
• Schnittstellen: RS232 / RS485 / TTL (optional mit Luft- und Raumfahrtstecker); Anschluss der Platine über 4-poliges 30-cm-Anschlusskabel
• Startverzögerung: <50 ms
• Ausgangsfrequenz: 5–100 Hz (konfigurierbar)
• Baudrate: 4800–115200
• Ausgabeformat: Binäres Hochleistungsprotokoll
• Versorgungsspannung: Standardmäßig DC +5 V (kundenspezifisch DC 9–36 V verfügbar)
• Stromaufnahme: max. 45 mA; typisch 35 mA
• Betriebstemperatur: -40 °C bis +85 °C
• Lagertemperatur: -40 °C bis +85 °C
• Vibrations- und Stoßfestigkeit: Vibrationsfestigkeit 10 grms/10–1.000 Hz; Stoßfestigkeit 100 g bei 11 ms (triaxial); zusätzliche Spezifikation 2.500 g vermerkt
• EMV: Entspricht EN 61000 und GBT 17626
• MTBF: ≥ 98.000 Stunden
• Isolationswiderstand: ≥ 100 Megaohm
• Gewicht: PCBA ≤ 25 g; Gehäuse ≤ 135 g (ohne Kabel)
