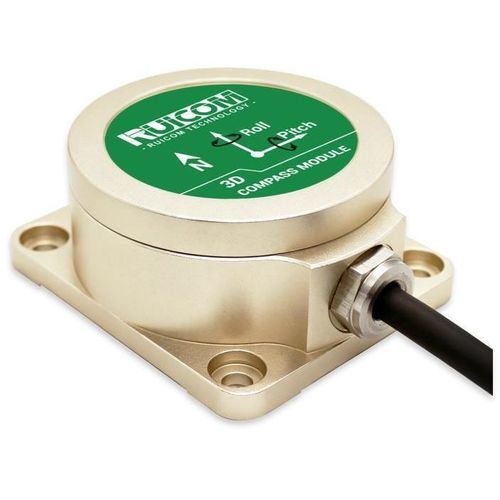

Elektronischer Kompass GCM380

3Dmit kompensierter Neigung

Produktübersicht
Der GCM380/GCM385-N ist ein 3D-Elektronikkompass mit neigungs-kompensierter Peilung und Kalibrierung gegen magnetische Störeinflüsse. Er kombiniert einen 3-Achsen-Magnetometer und einen 3-Achsen-Beschleunigungssensor für präzise Messungen von Kurs, Roll- und Nickwinkel im Bereich ±180° Roll und ±85° Nick. Lieferbar als dichtes Gehäuse oder als PCB-Modul, einfache Integration über RS232, RS485 und TTL.

Hauptmerkmale

• Auflösung: 0,1°
• Genauigkeit: Roll/Neigung 0,1°, Kurs 0,5°
• Messbereich: Roll ±180°, Neigung ±85°
• Standard-Schnittstellen: RS232 / RS485 / TTL
• Hard-iron-, Soft-iron- und Neigungs-Kompensation

Detaillierte Beschreibung
Das Gerät bietet hohe Auflösung und starke Resistenz gegenüber magnetischem Umgebungsrauschen. Der integrierte hochpräzise Beschleunigungssensor ermöglicht zuverlässige Neigungskompensation für stabile Kursdaten über den gesamten Rollbereich. Geringer Stromverbrauch, kompakte Abmessungen und Schutzart IP67 machen es geeignet für Handgeräte, mobile Plattformen, Antennenrichtsysteme, Fahrzeugtechnik und Systemintegration. Lieferoptionen: geschlossenes Gehäuse oder nacktes PCB-Modul je nach Anwendungsanforderung.

Technische Daten

• Modell: GCM380 / GCM385-N
• Optimale Kursgenauigkeit: 0,5°
• Bussolauflösung: 0,1°
• Neigungsgenauigkeit: 0,1° (für Neigung <60°), 0,2° (für Neigung <85°)
• Neigungsbereich: ±85°
• Rollgenauigkeit: 0,1° (für Neigung <60°), 0,2° (für Neigung <180°)
• Rollbereich: ±180°
• Auflösung (Neigung/Roll): 0,1°
• Hard-iron-Kalibrierung: Ja
• Soft-iron-Kalibrierung: Ja
• Methode zur Kalibrierung magnetischer Störeinflüsse: 360° horizontale Drehung; vertikale Drehung (optional)
• Gehäuseabmessungen: L57 × W49 × H25,5 mm
• Gehäusegewicht: ≤250 g (ohne Kabel)
• Schnittstellenstecker: RS232 / RS485 / TTL über direkte Kabelanschlüsse
• Startverzögerung: <50 ms
• Maximale Ausgaberate: 20 Hz/s
• Kommunikationsrate: 2400 bis 115200 Baud
• Ausgabeformat: Hochleistungs-Binärprotokoll
• Versorgungsspannung (Standard): DC +5V
• Strom (max): 30 mA
• Strom im Aktivmodus: 26 mA
• Ruhezustand: Wird noch festgelegt (TBD)
• Betriebstemperatur: -40℃ bis +85℃
• Lagertemperatur: -40℃ bis +85℃
• Vibrationsfestigkeit (Umgebung): 100 g
• Schutzart: IP67
• Elektromagnetische Verträglichkeit: Entsprechend EN 61000 und GB/T 17626
• Isolationswiderstand: ≥100 Megohm
• Stoßfestigkeit: 100 g @ 11 ms, tri-axial (Halbwellen-Sinus)
• Vibrationsfestigkeit (Spezifikation): 10 grms / 10–1000 Hz
