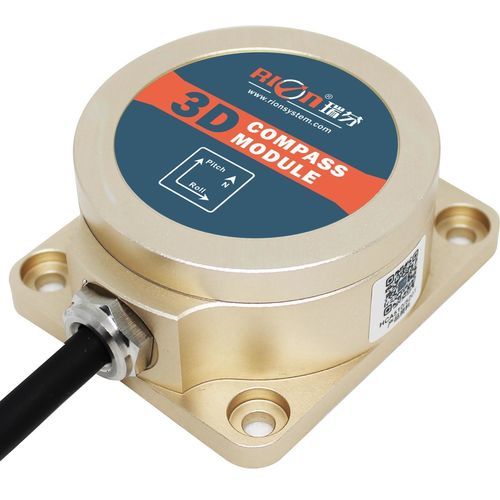

Kompass / digital magnetisch HCM380B

elektronisch3Dmit kompensierter Neigung

Produktübersicht
Der HCM380B / HCM385B-MP ist ein kosteneffizienter 3D‑elektronischer Kompass, der einen dreiachsigen Magnetometer und einen dreiachsigen Beschleunigungssensor integriert. Er verwendet ein 24‑Punkt‑Magnetkalibrierungsverfahren und eine hochpräzise, beschleunigerbasierte Neigungskompensation, um exakte Kursinformationen im Rollbereich ±180° zu liefern. Er ist als dichtes Gehäuse oder als PCBA‑Modul erhältlich und bietet hohe Auflösung, stabile Ausgabe, kompakte Abmessungen und geringen Stromverbrauch.

Hauptmerkmale / Kurzdaten

• Messbereich: Roll ±180°, Pitch ±85°, Azimut 0–360°
• Azimut (Kurs) Genauigkeit: 0,5°
• Kursauflösung: 0,1°
• Ausgangsschnittstellen: RS232, RS485, TTL (Direktleitungskabel)
• Stromversorgung: DC +5V
• Betriebstemperatur: -40℃ bis +85℃
• Hardware‑ und Softwarekompensation für Magnetfeld und Neigung
• Gehäuse: L57 × W49 × H25.5 mm; PCBA: L27 × W33 × H9.5 mm

Anwendungsbereiche

• Bergbaumaschinen und Bohrgeräte für Erdöl
• Nivelliersteuerung von Geräten
• Ausrichtungs‑ und Biegekontrolle
• Nivellierung von Baumaschinen
• Sicherheitsschutz für Hochplattformen
• Vortrieb/Einbau von Rohrschildern (Shield pipe jacking)
• Winkelsteuerung in medizinischen Geräten
• Lage‑/Trimmnavigation von Untertage‑Bohranlagen
• Orientierungsbestimmung basierend auf Neigung
• Neigungüberwachung geologischer Messgeräte

Abmessungen & Mechanik

• Gehäusegröße: L57 × W49 × H25.5 mm
• Einbaumaße: L45 × W39 × H5 mm
• Befestigung: 4 × M4 Schrauben
• Gewicht: 130 g (ohne Kabel)

Technische Daten

• Modellbezeichnung: HCM380B / HCM385B
• Kurs — Beste Kursgenauigkeit: 0,5°
• Kursauflösung: 0,1°
• Neigung — Pitch‑Genauigkeit: 0,1° für <15° / 0,1° für <30° / 0,1° für <60° / 0,2° für <85° (Messbereich)
• Pitch‑Bereich: ±85°
• Roll‑Genauigkeit: 0,1° für <15° / 0,1° für <30° / 0,1° für <60° / 0,2° für <180° (Messbereich)
• Roll‑Bereich: ±180°
• Neigungsauflösung: 0,1°
• Kalibrierung: Harte Magnetkalibrierung — Verfügbar; Weiche Magnetkalibrierung — Verfügbar
• Magnetstörkalibrierungsmethode: 24 Kalibrierpunkte
• Physikalische Abmessung: L57 × W49 × H25.5 mm
• Gewicht: 130 g (ohne Kabel)
• Schnittstellen: RS232 / RS485 / TTL (Direktleitungskabel)
• Schnittstellenmerkmale: Startverzögerung <50 ms; Maximale Ausgaberate 20 Hz/s; Übertragungsrate 2400–115200 Baud; Ausgabeformat: Binary High Performance Protocol
• Stromversorgung: Spannung DC +5V; Strom (Max) 30 mA; Typischer Strom 26 mA; Ruhezustand: TBD
• Umgebung: Betriebstemperatur -40℃ bis +85℃; Lagertemperatur -40℃ bis +85℃
• Stoßfestigkeit: 100 g
• Schutzart: IP67
• Elektromagnetische Verträglichkeit: Gemäß EN61000 und GBT17626
• MTBF: ≥ 98.000 Stunden
• Isolationswiderstand: ≥ 100 MΩ
• Impakt: 100 g @ 11 ms, axiale Richtung (Halbsinus)
• Vibration: 10 grms, 10–1000 Hz
