Geomagnetfeldsensor DCM series

Produktbeschreibung

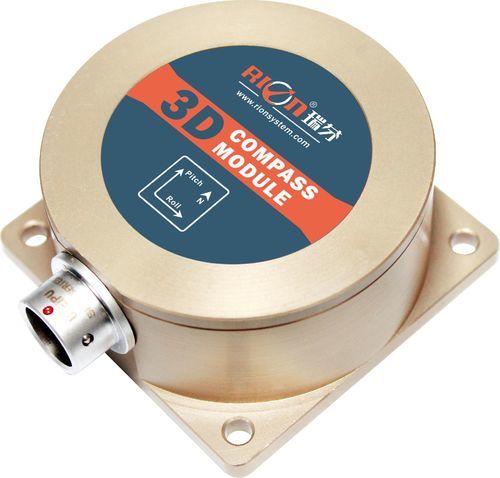

DCM301B / DCM302B ist ein 3D-elektronischer Kompass, der einen zweidimensionalen Plan-Kalibrierungsalgorithmus verwendet: Die Kalibrierung erfolgt durch Rotation der Sensorebene vor Ort. Das Gerät unterstützt Hard-iron- und Soft-iron-Kalibrierung und kann eine dreidimensionale Kalibrierung zur Korrektur magnetischer Störungen durchführen. Es integriert dreiachsige Magnetfeldsensorik und einen dreiachsigen Beschleunigungssensor zur Neigungs-Kompensation, ermöglicht die Echtzeit-Berechnung des Kurses und liefert genaue Kursdaten bis ±85°. Die Einheit wird von einem hochpräzisen MCU gesteuert und bietet mehrere Ausgabemodi mit Standard-Schnittstellen RS232, RS485 und TTL; weitere Schnittstellen sind anpassbar.

Anwendungsbereiche

• Bergbaumaschinen und Ölfeld-Bohrgeräte
• Ausrüstungs-Nivellierungs- und Steuerungssysteme
• Ausrichtungs- und Biege-Kontrolle
• Nivellierung von Baumaschinen
• Sicherheitsüberwachung von Hochplattformen
• Anwendungen für Schildvortrieb und Rohrvortrieb
• Winkelsteuerung in medizinischen Geräten
• Lage-Navigation für unterirdische Bohrgeräte
• Ausrichtungsmessung basierend auf Neigung
• Neigungsüberwachung in geologischen Geräten

Parameter
DCM301B / DCM302B - PARAMETER
Kompasskurs: Beste Kursgenauigkeit: 0,5°
Kompasskurs: Auflösung: 0,1°
Neigungsgenauigkeit (Pitch): 0,1° <15° (Messbereich); 0,2° <30°; 0,3° <60°; 0,3° <85°
Pitch-Bereich: ±85°
Roll-Genauigkeit: 0,1° <15°; 0,2° <30°; 0,3° <60°; 0,3° <85°
Roll-Bereich: ±85°
Neigungsauflösung: 0,1°
Beste Neigungskompensationsbereich: <40°
Kalibrierung: Hard iron: Ja; Soft iron: Ja
Kalibrierungsmethode bei magnetischer Störung: Ebenenrotation 1 Umdrehung (2D-Kalibrierung)
Gehäuseabmessung: L60×W59×H33 mm
Gewicht: PCB 20 g; mit Gehäuse 100 g
RS232/RS485/TTL Anschluss: 5-PIN-Stecker
Startverzögerung: <50 ms
Maximale Ausgaberate: 20 Hz
Kommunikationsrate: 2400–19200 Baud
Ausgabeformat: Binärprotokoll Hochleistung
Stromversorgung: Standard DC +5V; optional DC 9–36V
Strom (max): 40 mA; Leerlauf: 30 mA; Schlaf: TBD
Betriebstemperatur: -40℃ bis +85℃; Lagerung: -40℃ bis +85℃
Stoßfestigkeit: 2500 g
EMV: Nach EN61000 und GB/T17626
MTBF: ≥98000 Stunden
Isolierung: ≥100 MΩ
Stoßfest: 100 g @11 ms / 3 axiale Richtungen (Halbsinus)
Vibrationsfest: 10 grms / 10–1000 Hz

Abmessungen

• Gehäusegröße: L60×W59×H33 mm
• Einbaugröße: L50×49×5 mm
• Befestigungsschrauben: 4 × M4

Technische Daten

• Modell / Serie: DCM-Serie (DCM301B / DCM302B)
• Messerbereiche: Roll ±85°, Pitch ±85°, Azimut 0–360°
• Kursgenauigkeit: bis zu 0,5°; Kursauflösung: 0,1°
• Neigungskompensation bis ±85° (beste Kompensation <40°)
• Schnittstellen: RS232 / RS485 / TTL (5-PIN-Stecker); Binärprotokoll Hochleistung
• Baudrate: 2400–19200
• Stromversorgung: Standard DC +5V; optional DC 9–36V
• Stromverbrauch: Max 40 mA; Leerlauf 30 mA
• Betriebstemperatur: -40℃ bis +85℃
• Stoß & Vibration: Stoßfest 100 g @11 ms; vibrationsfest 10 grms (10–1000 Hz)
• Physische Größe: L60×W59×H33 mm; Gewicht: PCB 20 g; mit Gehäuse 100 g
