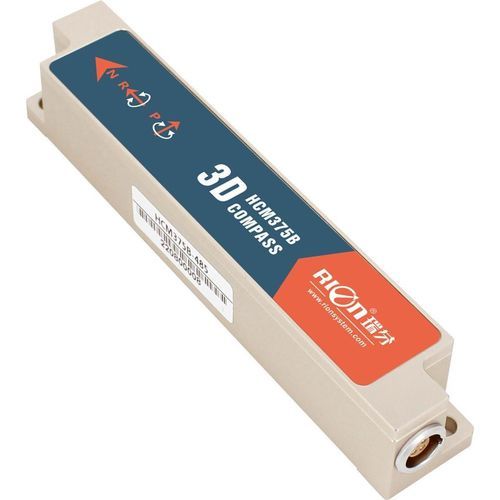

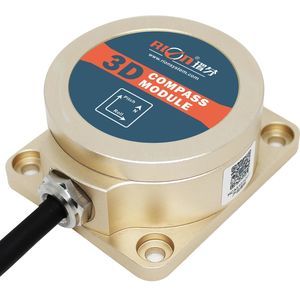

Kompass / digital magnetisch HCM370B

elektronisch3Dmit kompensierter Neigung

Produktbeschreibung
Der HCM370B / HCM375B-N ist ein kompakter, hochpräziser 3D-Elektrokompass, der zuverlässige Kursdaten mit 0,5° Genauigkeit und 0,1° Auflösung liefert. Er integriert einen dreiachsigen Magnetfeldsensor und einen dreiachsigen Beschleunigungssensor zur Neigungs­kompensation über einen weiten Winkelbereich und nutzt Hard-/Soft-Iron-Kalibrierungsalgorithmen, um die Messgenauigkeit in magnetisch gestörten Umgebungen zu erhalten. Er ist als PCBA oder als IP67-geschütztes Gehäuse erhältlich und eignet sich für industrielle Mess- und Navigationsanwendungen mit begrenztem Bauraum, niedrigem Energieverbrauch und hoher Störfestigkeit.

Einsatzbereiche

• Nivellierung von Baumaschinen
• Sicherheitsüberwachung von Hochplattformen
• Anwendungen beim Rohrvortrieb mit Schild
• Winkelsteuerung bei medizinischen Geräten
• Lage-/Navigationsmessung für unterirdische Bohranlagen
• Ausrichtungsmessung basierend auf Neigung
• Neigungsüberwachung geologischer Geräte
• Bergbaumaschinen und Ölbohrgeräte
• Ausrichtungs-/Niveausteuerung von Anlagen
• Ausrichtungs- und Biegekontrolle

Parameter (Auswahl)

• Modell: HCM370B / HCM375B-N
• Kursgenauigkeit: 0,5°
• Kursauflösung: 0,1°
• Nickgenauigkeit (Messbereiche): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <85°
• Nickbereich: ±85°
• Rollgenauigkeit (Messbereiche): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <180°
• Rollbereich: ±180°
• Neigungsauflösung: 0,1°
• Kalibrierung: Hard-Magnet-Kalibrierung; Soft-Magnet-Kalibrierung
• Kalibrierungsmethode bei magnetischer Störung: horizontale 360°-Drehung; optionale vertikale Drehung
• PCBA-Abmessungen: L76 × W16.5 × H9.3 mm
• PCBA-Gewicht: ≤ 10 g (ohne Kabel)
• PCBA-Anschlusskabel: 30 cm Anschlussleitung
• Gehäuseabmessungen: L111.5 × W19.5 × H19.5 mm
• Gehäusegewicht: ≤ 85 g (ohne Kabel)
• Gehäuseanschlusskabel: Standard 1 m 5‑PIN Luftstecker-Kabel
• Ausgangsschnittstelle: RS232 / RS485 / TTL (optional)
• Schnittstelle: Startverzögerung <50 ms; Max. Ausgabe­rate 20 Hz; Kommunikationsrate 2400–115200 Baud (Standard 9600); Ausgabeformat: binäres Hochleistungsprotokoll
• Stromversorgung: DC +5V (Standard)
• Strom (Max): 15 mA; typisch: 12 mA; Schlafmodus: 3 mA
• Betriebstemperatur: -40℃ bis +85℃; Lagertemperatur: -40℃ bis +85℃
• Stoßfestigkeit: 100 g
• Schutzart: IP67
• Elektromagnetische Verträglichkeit: gemäß EN61000 und BT17626
• MTBF: ≥ 98.000 Stunden
• Isolationswiderstand: ≥ 100 MΩ
• Schlagfestigkeit: 100 g @ 11 ms (axiale Richtung, Halbwelle)
• Vibration: 10 grms ~ 1000 Hz

Abmessungen

• Gehäusegröße: L110 × W19.5 × H19.5 mm
• Einbaumaße: L102 × 11.5 × 4 mm
• Befestigungsschrauben: 2 × M4

Merkmale / technische Spezifikationen

• Hochpräziser 3D-Digitalkompass mit Kursgenauigkeit 0,5° und Auflösung 0,1°
• Neigungskompensation durch 3‑Achsen‑Beschleunigungssensor; Pitch ±85°, Roll ±180°
• Unterstützt Hard‑ und Soft‑Magnetkalibrierung; optionale Kalibrierung durch vertikale Drehung
• Kompakte PCBA-Option und IP67‑Gehäuse für Integration oder Stand‑alone‑Einsatz
• Mehrere Ausgangsschnittstellen: RS232 / RS485 / TTL; binäres Hochleistungsprotokoll; bis zu 20 Hz Ausgabe
• Niedriger Stromverbrauch: typisch 12 mA, max 15 mA, Schlaf 3 mA; Standardversorgung DC +5V
• Großer Temperaturbereich und robuste Stoß-/Vibrationsspezifikationen für industrielle Anwendungen
