Datensteckverbinder

Kabel-an-KarterundPush-to-Lock

Produktübersicht

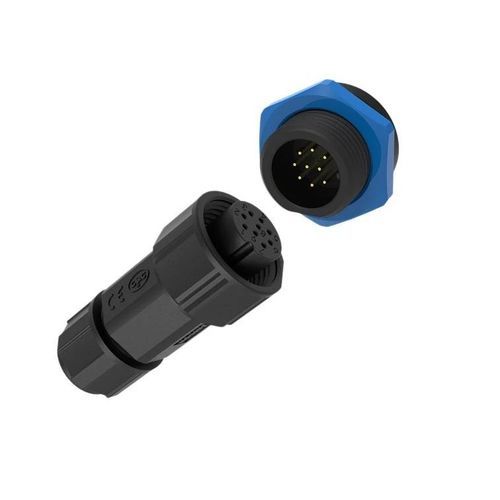

9-poliger 5A wasserdichter Signalstecker (M19-Serie) für zuverlässige Signal- und Datenübertragung in Sensornetzwerken, Encodern und Steuerungssystemen.

Kernmerkmale

• 9-polige Signaldichte – 9 Signalkontakte, 5A/60V, Kontaktdurchmesser Φ1,0mm für kompakte, dichte Verdrahtung.
• Push-Verriegelung – Schnelle, werkzeuglose Steckverbindung für zügige Montage und Wartung vor Ort.
• IP67 wasserdicht – Vollständig gegen Staub und zeitweilige Eintauchung abgedichtet; IP68- und IP69K-Optionen je nach Modell verfügbar.
• Großer Temperaturbereich – Standardbetrieb -40°C bis +105°C (einige Serien bis +125°C) für raue Umgebungen.
• Globale Zertifizierungen – ISO9001, CE, UL und RoHS.

Produktvorteile
Zuverlässiger Schutz gegen Wasser und Staub: IP67-Modelle widerstehen zeitweiliger Eintauchung bis 1 m für 30 Minuten; IP68/IP69K-Optionen für erhöhte Schutzanforderungen verfügbar.
Robuste Materialien und Sicherheit: flammhemmendes Gehäuse (UL94 V-0) mit hoher Schlagfestigkeit für den industriellen Einsatz.
Lange Lebensdauer: ausgelegt für 500+ Steckzyklen zur Unterstützung häufiger Verbindungs-/Trennvorgänge.

Spezifikationstabelle
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4 | Spezifikation 5 | Spezifikation 6
Anzahl Kontakte | 2 Kontakte | 3 Kontakte | 4 Kontakte | 5 Kontakte | 3+5 Kontakte | 9 Kontakte
Kontaktdurchmesser x Anzahl | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Strombelastbarkeit | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Spannungsbelastbarkeit | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Isolationsspannung | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Kabelfquerschnitt | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Durchmesserbereich | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
Schutzart | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Anschlussart | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Flammwidrigkeitsklasse | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Zertifizierungen | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Technische Spezifikationen

• Modell/Serie: M19 Serie
• Kontaktanzahl: 9 Kontakte
• Kontaktgröße / Durchmesser: Φ1.0mm
• Strombelastbarkeit: 5A
• Spannungsbelastbarkeit: 60V
• Isolationsspannung: 500V
• Kabelfquerschnitt: 0.3mm² ~ 0.5mm² (24~20 AWG)
• Durchmesserbereich: φ4.5 - φ11 mm
• Schutzart: IP67 (wasserdicht & staubdicht)
• Anschlussart: Push Locking (werkzeugfrei)
• Flammwidrigkeitsklasse: UL94-V0
• Betriebstemperatur: -40°C bis 105°C
• Zertifizierungen: ISO9001, CE, UL, RoHS
