Stromversorgungs-Steckverbinder

Kabel zu KabelPush-to-LockM25

Produktübersicht

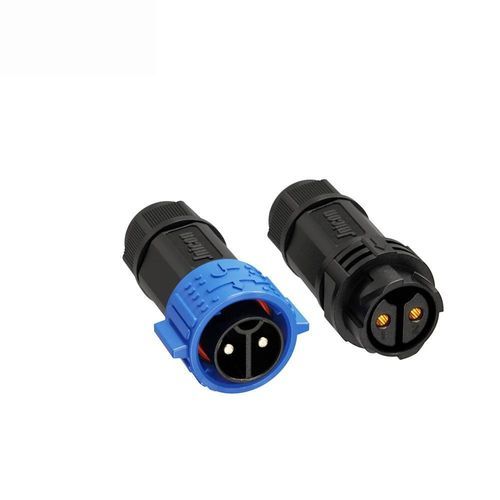

Feldmontierbarer wasserdichter Steckverbinder M25, 2‑polige Ausführung, 50A/500V. Push‑Lock‑Verriegelung, IP67‑dichte Schnittstelle für Vor‑Ort‑Verkabelung und kundenspezifische Kabelsätze in Solar‑ und Energiespeicheranwendungen.

Hauptmerkmale

• 50A Stromübertragung – Φ3.5mm Kontakte aus Kupferlegierung, tragen 50A bei 500V für hochstromige PV‑ und Speicherschaltungen (2‑polige Variante).
• Push‑Lock‑Verriegelung – Werkzeugfreies Schnellverbinden/-trennen mit selbstverriegelndem Mechanismus für sichere Verbindungen in vibrationsbelasteten Umgebungen.
• IP67 Wasser‑ und Staubschutz – Vollständig abgedichtetes Gehäuse widersteht Wasser, Staub und Öl, geeignet für Außen‑ und Industrieeinsätze.
• Breite Kabelkompatibilität – Für Leiter 1.0mm²–6mm² (18–9 AWG) mit maximalem Manteldurchmesser MAX φ16mm.
• Robuste Materialien & Temperaturbereich – Gehäuse aus UL94 V‑0 flammhemmendem Engineering‑Kunststoff, Einsatztemperatur -40°C bis 105°C.
• Zertifizierungen – ISO9001, CE, UL, RoHS, TUV.

Produktspezifikationen
Produktangaben | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4
Polanzahl | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Kontakt‑Durchmesser X Anzahl | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Strombewertung | 50A | 50A | 50A | 30A
Spannungsbewertung | 500V | 500V | 500V | 300V
Prüfspannung | 2500V | 2500V | 2500V | 1500V
Kabelführung | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
Durchmesserbereich | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Schutzart | IP67 | IP67 | IP67 | IP67
Anschlussart | Push Locking | Push Locking | Push Locking | Push Locking
Entflammbarkeit | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Merkmale

• Serie: M25
• Polanordnung (dieses Produkt): 2‑polig
• Kontakt‑Durchmesser: φ3.5mm
• Strombewertung: 50A (2‑polig)
• Spannungsbewertung: 500V (2‑polig)
• Prüfspannung: 2500V
• Kabelführung: 1.0mm²–6mm² (18–9 AWG)
• Max. Kabelaußendurchmesser: MAX φ16mm
• Schutzart: IP67 (wasserdicht & staubdicht)
• Anschlussart: Push Locking (werkzeugfrei, selbstverriegelnd)
• Brandverhalten: UL94‑V0
• Betriebstemperaturbereich: -40℃ – 105℃
• Gehäuse: Hochleistungs‑Kunststoff, UL94 V‑0
• Kontakte: Kupferlegierungs‑kontakte
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV
