Stromversorgungs-Steckverbinder

Kabel zu KabelrundPush-to-Lock

Produktübersicht

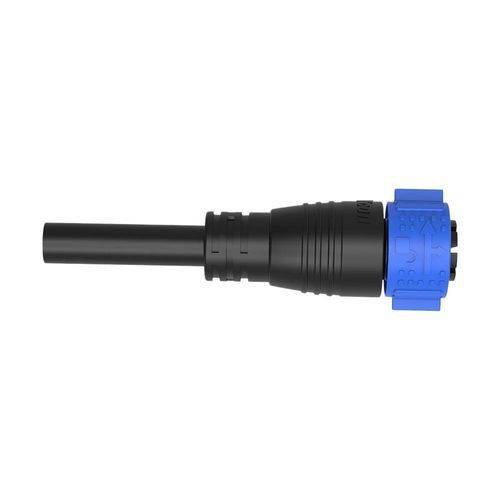

Vormontierter M25 2‑poliger wasserdichter Push‑Lock‑Steckverbinder mit Kabel, konzipiert für zuverlässige Außenstromverbindungen in PV‑Anlagen, Energiespeichern und industriellen Anlagen. IP67‑Schutz und dichte Ausführung für raue Einsatzbedingungen.

Hauptmerkmale

• 50A Hochstromfähigkeit – Φ3.5mm Kontakte aus Kupferlegierung tragen Nennströme bis zu 50A (abhängig von der Polzahl) und eine Nennspannung bis 500V für 2/3/4‑polige Varianten.
• Push‑Lock‑Mechanismus – Werkzeugfreie Schnellverbindung/-trennung mit Selbstverriegelung für sichere Steckverbindungen bei hoher Vibration.
• IP67 wasserdicht & staubdicht – Vollständig abgedichtetes Gehäuse widersteht Wasser, Staub und Öl für Außen- und Werkseinsatz.
• Weite Kabelkompatibilität – Für Leiterquerschnitte 1,0mm²–6mm² (18–9 AWG) mit maximalem Außendurchmesser MAX Φ16mm geeignet.
• Flammschutzgehäuse & großer Temperaturbereich – Gehäuse nach UL94 V‑0, Betriebsbereich von -40°C bis 105°C für langzeitige Zuverlässigkeit.
• Internationale Zulassungen – ISO9001, CE, UL, RoHS und TUV (modellabhängig) für weltweiten Einsatz.

Produktspezifikationen

• Verfügbare Polkonfigurationen und Werte:
• 2‑Polig — Kontakt Ø: Φ3.5mm; Strom: 50A; Spannung: 500V; Durchschlagfestigkeit: 2500V
• 3‑Polig — Kontakt Ø: Φ3.5mm; Strom: 50A; Spannung: 500V; Durchschlagfestigkeit: 2500V
• 4‑Polig — Kontakt Ø: Φ3.5mm; Strom: 50A; Spannung: 500V; Durchschlagfestigkeit: 2500V
• 5‑Polig — Kontakt Ø: 2.7mm; Strom: 30A; Spannung: 300V; Durchschlagfestigkeit: 1500V

Anwendungen & Vorteile
Vormontierte Kabelsätze für Solar‑PV‑Anlagen, Energiespeicher, industrielle Automatisierung und Außen‑LED‑Beleuchtung, wenn IP67‑Schutz, sichere Push‑Lock‑Verbindung und hohe Stromtragfähigkeit erforderlich sind. Serienoptionen IP67/IP68 und optional IP69K verfügbar. Hohe Steckzyklenbeständigkeit (500+ Zyklen typisch) und Kompatibilität mit Standardkabelquerschnitten erleichtern Montage und Wartung.

Technische Daten

• Serie: M25‑Serie
• Polanzahl (Produkt): 2 Pol
• Kontaktdurchmesser: Φ3.5mm
• Nennstrom (2‑polig): 50A
• Nennspannung: 500V
• Durchschlagfestigkeit: 2500V
• Unterstützte Kabelquerschnitte: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Max. Kabelaußendurchmesser: MAX Φ16mm
• Schutzart: IP67 (Serienvarianten IP68 / optional IP69K)
• Anschlussart: Push Locking (selbstverriegelnd)
• Gehäuse-Flammwidrigkeit: UL94 V-0
• Betriebstemperaturbereich: -40°C bis 105°C
• Haltbarkeit: 500+ Steckzyklen (typischer Serienwert)
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV (modellabhängig)
