Stromversorgungs-Steckverbinder

rundPush-to-LockM19

Produktübersicht

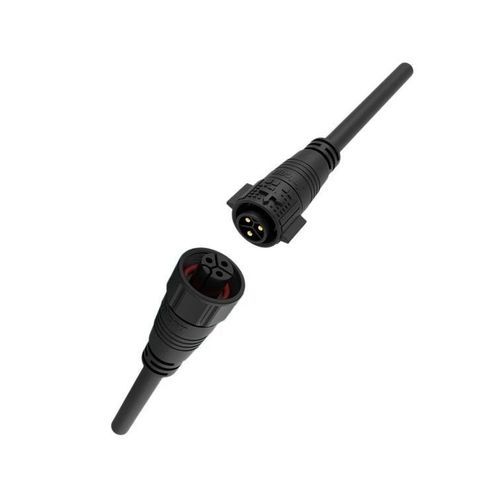

Wasserdichter Rundstecker der M19-Serie, 3-polige Ausführung. Push-Locking Kupplung, in der Übersicht mit 15A angegeben für Anwendungen in der industriellen Automatisierung und Stromverteilung. Für genaue Werte und Abmessungen die Artikelnummer / das Datenblatt prüfen.

Hauptmerkmale

• 15A-Angabe – Übersicht nennt Φ2,0mm Kupferlegierungskontakte, die 15A/300V unterstützen; Endbewertung immer über die konkrete Artikelnummer prüfen.
• Push-Locking Mechanismus – Werkzeugfreie Steck-/Trennvorgänge für schnelle Feldmontage.
• IP67 Schutz (Standard) – Schutz gegen Staub und zeitweiliges Eintauchen; optionale IP68/IP69K Varianten für höhere Anforderungen.
• Kabelführung nach Polzahl – Abhängig von der Konfiguration; bei der 3-poligen Ausführung typischerweise 1,5mm²–2,5mm² (16–12 AWG). Technische Tabelle/Datenblatt beachten.
• Zertifizierungen – Typische Zertifikate: ISO9001, CE, UL, RoHS und TUV.

Vorteile

• Zuverlässige Abdichtung – IP67-Modelle widerstehen Staub und Eintauchen bis 1 m für 30 Minuten; IP68 und IP69K für längere Eintauchzeiten oder Hochdruckreinigung.
• Großer Betriebstemperaturbereich – Standardbereich -40°C bis +105°C; ausgewählte Serien können bis +125°C reichen.
• Flammhemmendes Gehäuse UL94 V-0 – Hochleistungs-Kunststoffe für Schlagfestigkeit und selbstverlöschende Eigenschaften.
• Hohe Lebensdauer – Ausgelegt für 500+ Steckzyklen in validierten Tests zur Sicherung der Kontaktleistung.

Technische Daten (Serie / 3-polige Referenz)

• Serie – M19-Serie
• Variante auf der Seite – 3-polig
• Nennstrom – Übersichtsangabe: 15A (Φ2,0mm Kontakte); Referenztabelle kann für einige 3-polige Varianten 20A ausweisen. Bitte Artikelnummer/Datenblatt prüfen.
• Kontaktdurchmesser (Übersicht) – Φ2,0mm Kupferlegierung
• Spannungsfestigkeit – 300V Nennspannung
• Durchschlagfestigkeit – bis zu 1500V (abhängig von der Polzahl)
• Kabelführung (3-polig typisch) – 1,5mm² ~ 2,5mm² (16~12 AWG)
• Außendurchmesser Kabel – φ4,5 – φ11 mm
• Schutzart – IP67 Standard
• Anschlussart – Push Locking (werkzeugfrei)
• Entflammbarkeit – UL94-V0
• Betriebstemperatur – -40°C bis +105°C
• Typische Zertifizierungen – ISO9001, CE, UL, RoHS, TUV

Hinweise & Varianten

• Die Übersicht nennt eine 3-polige Variante mit 15A, während die Tabelle je nach Polzahl abweichende Werte zeigen kann; vor der Auswahl stets die genaue Artikelnummer und das Datenblatt konsultieren.
• Verfügbare Ausführungen: feldmontierbare Gehäuse, vormontierte Kabelausführungen und hybride/multi-polige Varianten der M19-Familie.
• Optionale IP68/IP69K sowie kundenspezifische Kontaktbeschichtungen oder Plattierungen auf Anfrage; nicht standardmäßig für alle SKUs.
