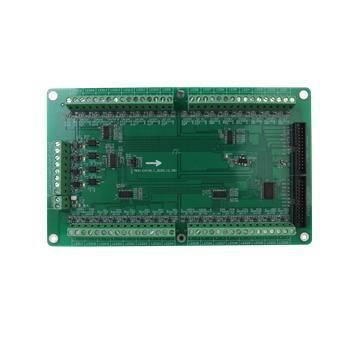

Mosaikschaltbildern MDM-EM

Produktmerkmale

• Hauptplatine und Erweiterungsplatine bieten jeweils 32 konfigurierbare LED-Ausgänge; bis zu 3 Erweiterungsplatinen können an eine Hauptplatine angeschlossen werden (max. 128 LED-Ausgänge).
• Beide Platinen verfügen über 4 potentialfreie Eingänge; jeder Eingang kann einer beliebigen LED-Ausgabe zugeordnet werden.
• Kommunikation mit der Zentrale (CIE) über RS-485-Bus; ein Bedienfeld unterstützt bis zu 32 Mimic-Treiber (bis zu 4096 Ausgänge und 512 Eingänge insgesamt).
• Ausgänge sind konfigurierbar für visuelle Anzeigen wie Feuer, Fehler, Normal, Start und Rückmeldung; ein deaktivierter Zustand ist standardmäßig vorhanden.
• Ausgänge können durch Zone, Adresse oder potentialfreien Eingang ausgelöst werden.
• Die Firmware der Hauptplatine kann über die Zentrale aktualisiert werden.
• Erfüllt CE-Anforderungen.

Produktinfo
Das MDM-EX ist eine Slave-PCB (Erweiterungsplatine), die direkt von der Mimic-Hauptplatine gesteuert wird. Bis zu drei Erweiterungsplatinen können an eine Hauptplatine angeschlossen werden; jede Erweiterungsplatine stellt 32 LED-Ausgänge bereit, wodurch die Anzahl der Ausgänge des Panels auf bis zu 128 erweitert werden kann. Erweiterungsplatinen werden über das Verbindungskabel von der Hauptplatine mit Strom versorgt.

Spezifikation
Technische Parameter:

• Betriebsspannung: 24 V DC (15–32 V)
• Stromaufnahme statisch @24 V DC: Hauptplatine 17 mA; Hauptplatine + 3 Erweiterungsplatinen 26 mA
• Betriebsstrom @24 V DC: Hauptplatine (Platine & 33 LED) 80 mA; Hauptplatine + 3 Erweiterungsplatinen (Platinen & 129 LED) 230 mA
• Strom pro LED: ≤6 mA
• Kommunikation: RS-485
• Kommunikationsdistanz: ≤1000 m mit verdrilltem Paarkabel
• Betriebstemperatur: -5℃ bis 45℃
• Relative Luftfeuchtigkeit: ≤95 %, nicht kondensierend
• Leiterquerschnitt für Klemmen: 0,5 mm² bis 2,5 mm²
• Schraubentyp: M3
• Abmessungen (B × T × H): 210 mm × 125 mm × 19 mm
• Gewicht: Hauptplatine 235 g; Erweiterungsplatine 205 g
