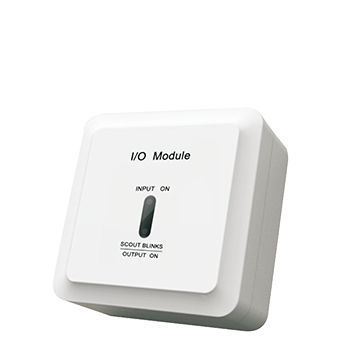

Digitales E/A-Modul A9056T

für den Schaltschrankkonsolenmontierbar

Produktübersicht
Das I/O-Modul A9056T ist für den Einsatz mit der Brandmeldezentrale SEC3002 konzipiert. Es übernimmt die Ausgangssteuerung von feuerrelevanten Schnittstellen (Rauchklappen, Absperrventile, Brandschutzklappen) und erfasst Rückmeldesignale zur Betriebsüberwachung der angeschlossenen Geräte. Das Modul wird mit einer Montagebasis geliefert und ist nach EN54-18 (LPCB, CPR) zugelassen.

Hauptmerkmale

• LPCB- und CPR-Zulassung (EN54-18)
• Zwei Status-LEDs (Monitor / Ausgang)
• Eingebauter Abschlusswiderstand
• Per Jumper wählbarer Öffner/Schließer
• Niedriger Stromverbrauch im Loop und der Versorgung
• Ausgangskontaktbelastung <2A @ DC30V

Technische Daten

• Norm: EN54-18
• Betriebsspannung: Loop DC24V (nicht polarisiert); Versorgung DC24V (nicht polarisiert)
• Ruhestrom: Loop <0,8 mA; Versorgung <2 mA
• Schaltstrom: Loop <5 mA; Versorgung <15 mA
• Kapazität des Ausgangskontakts: <2A @ DC30V
• Anzeigeverhalten: Prüf-LED blinkt ca. alle 12 s; Ausgangs-LED leuchtet dauerhaft bei Aktivität; Eingangs-LED leuchtet bei Rückmeldung
• Betriebsumgebung: Innenraum, Temperatur -10℃ bis 55℃; RH ≤95% (40℃±2℃, nicht kondensierend)
• Abmessungen: 86×86×41 mm (mit Basis)
• Gewicht: ca. 148 g (mit Basis)

Anwendungen und Kompatibilität

• Entwickelt zur Verwendung mit der SEC3002 Brandmeldezentrale
• Steuerung von Rauchklappen, Absperrventilen, Brandschutzklappen und anderen feuerspezifischen Schnittstellen
• Geeignet für Inneninstallationen von Brandmeldesystemen und Löschsteuerungen

Installation und Wartung

• Wird auf der mitgelieferten Basis für Gehäuse- oder Schalttafelmontage befestigt
• Verdrahtung: Loop und Versorgung DC24V nicht polarisiert; Verdrahtung gemäß SEC3002-Schaltplänen
• NO/NC per Jumper je nach gesteuertem Gerät wählen
• LED-Anzeigen und Verdrahtung bei Inbetriebnahme und regelmäßiger Wartung prüfen

Bestellinformation

• Modell: A9056T (mit Basis geliefert)
• Normen und Zulassungen: EN54-18; LPCB, CPR
• Für technische Zeichnungen, Installationsanleitungen oder Ersatzteile Dokumentation beim Lieferanten anfordern
