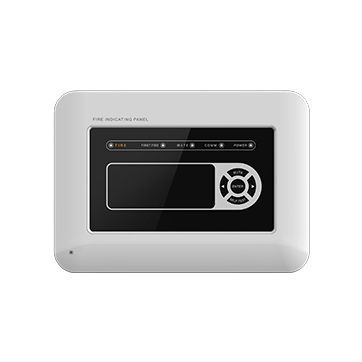

Alarmmelder mit Wandhalterung JB-FSD-9082

Hauptmerkmale

• Mikroprozessor-gesteuerte Brandanzeigetafel (Repeater)
• RS-485-Buskommunikation, maximale Buslänge bis zu ~1000 m
• Anzeige von bis zu 99 Informationsobjekten pro Einheit
• Kompaktes Wandgehäuse für den Innenbereich; einfache Montage und Bedienung

Produktbeschreibung
Das JB-FSD-9082 Brandanzeigetableau ist eine mikroprozessor-gesteuerte Repeater-Einheit zur Verbindung mit der Brandmeldezentrale über RS-485. Pro Geschoss installiert, liefert es lokale akustische und optische Anzeigen; wenn ein Melder oder Modul auslöst, gibt die Tafel Ton- und Lichtsignale aus und zeigt die relevanten Ereignisinformationen zur schnellen Identifikation an.

Technische Daten

• Modell: JB-FSD-9082
• Typ: Brandanzeigetafel (Repeater)
• Steuerung: Mikroprozessor
• Kommunikation: RS-485-Bus, maximale Buslänge bis ~1000 Meter
• Betriebsspannung: DC 24V ±20%
• Betriebsstrom: Überwachung ≤32mA; Alarm ≤66mA
• Zertifizierung: CCC (GB17429-2011)
• Anzeigekapazität: Bis zu 99 Informationspositionen
• Verdrahtungssystem: Versorgung (+24V, GND), RS-485-Bus (A, B) und PE für Erdung
• Betriebsumgebung: Innenraum
• Temperaturbereich: -10°C bis +50°C
• Relative Luftfeuchtigkeit: ≤95% (40°C, nicht kondensierend)
• Abmessungen: 210.0 × 150.0 × 33.5 mm
• Gewicht: 0.5 kg

Installation & Kompatibilität

• Mit der Brandmeldezentrale über RS-485 (A, B) und Stromanschlüsse (+24V, GND) verbinden; PE für Erdung bereitstellen.
• Empfohlene Installation: ein Repeater pro Geschoss zur lokalen Anzeige und schnellen Ereignislokalisierung.
• Sicherstellen, dass die Umgebungsbedingungen den angegebenen Temperatur- und Luftfeuchtigkeitswerten entsprechen; für Innenräume vorgesehen.
