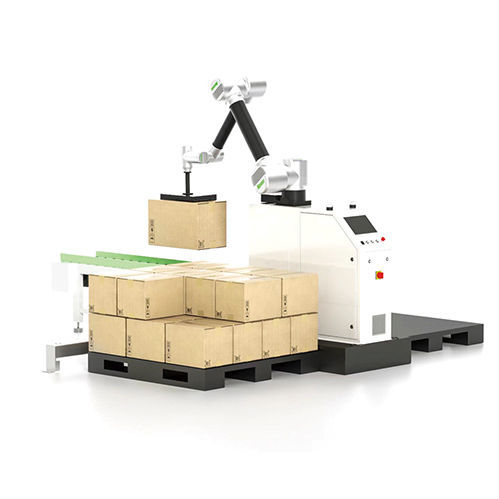

Roboter-Palettierer DH-CPR110

für die Lebensmittel- und Getränkeindustrieautomatischkollaborativ

Übersicht:
Kollaborativer Palettierroboter für das Palettieren von Kisten und Kartons mit einer Traglast von 3 bis 20 kg. Typische Anwendungen: Lebensmittel, Getränke und E-Commerce. Das System erreicht Stapelgeschwindigkeiten von bis zu 12 Kartons pro Minute und bietet eine kompakte Bauform zur Integration in bestehende Linien ohne große Layoutänderungen. Im Vergleich zu herkömmlichen Industrierobotern reduziert der kollaborative Betrieb den Bedarf an umfangreicher Schutzumhausung und ermöglicht eine flexible Handhabung unterschiedlicher Produktabmessungen und Verpackungsarten.

Hauptmerkmale:

• Traglastbereich: 3–20 kg
• Staplergeschwindigkeit: bis zu 12 Kartons/Min.
• Kompakte Bauform für einfache Integration
• Verarbeitet verschiedene Verpackungsarten (Kisten, Kartons) in mehreren Branchen
• Kollaborativer Betrieb mit reduziertem Schutzzwang

Technische Tabelle (Zusammenfassung):
Basistyp: Installationsbasis / Hubbasis
Spezifikation: 3950*1724 mm / 3950*1724 mm
Max. Last: 20 kg / 20 kg
Pallet-Arbeitsradius: 1600 mm / 1600 mm
Palettengröße: 1250*1250 mm / 1250*1250 mm
Stromversorgung: 200-240V 50/60Hz / 200-240V 50/60Hz
Palettierhöhe: 1650 mm (inkl. Palette) / 2100 mm (inkl. Palette)
Max. Arbeitstempo: 1.2 m/s / 1.2 m/s
Bewegungsbereich (ROM): J1: +360°; J2: +125°; J3: ±160°; J4: ±180°; J5: ±360°; J6: ±360°
Max. Bewegungsdrehzahl: J1/J2/J3: 148°/s; J4/J5/J6: 186°/s
Positioniergenauigkeit: ±0.04 mm
Kommunikationstyp: EtherCAT
Schutzart: IP54
Temperaturbereich: 0–55°C
Material: Aluminiumlegierung, Kohlefaser

Anmerkungen / zusätzliche Details:
Einige Produktdokumente geben einen maximalen Arbeitsradius von 1900 mm an, während die technische Tabelle 1600 mm ausweist; prüfen Sie den benötigten Radius für Ihre Anwendung. Verschiedene Konfigurationsoptionen sind verfügbar, um das Palettierlayout anzupassen und den Durchsatz bei niedrigen Betriebskosten zu verbessern.

Technische Spezifikationen:

• Modellname: Collaborative robot palletizer
• Tragfähigkeit: 3–20 kg
• Maximale Stapelgeschwindigkeit: bis zu 12 Kartons pro Minute
• Spezifikation Installationsbasis: 3950*1724 mm
• Spezifikation Hubbasis: 3950*1724 mm
• Max. Last (beide Basen): 20 kg
• Palettenarbeitsradius (Tabelle): 1600 mm
• Unterstützte Palettengröße: 1250*1250 mm
• Stromversorgung: 200-240V 50/60Hz
• Palettierhöhe (Installationsbasis): 1650 mm (inkl. Palette)
• Palettierhöhe (Hubbasis): 2100 mm (inkl. Palette)
• Max. Arbeitstempo: 1.2 m/s
• Bewegungsbereich: J1 +360°, J2 +125°, J3 ±160°, J4 ±180°, J5 ±360°, J6 ±360°
• Max. Bewegungsdrehzahl: J1/J2/J3 148°/s; J4/J5/J6 186°/s
• Positioniergenauigkeit: ±0.04 mm
• Kommunikationstyp: EtherCAT
• Schutzgrad: IP54
• Betriebstemperaturbereich: 0–55°C
• Materialien: Aluminiumlegierung, Kohlefaser
