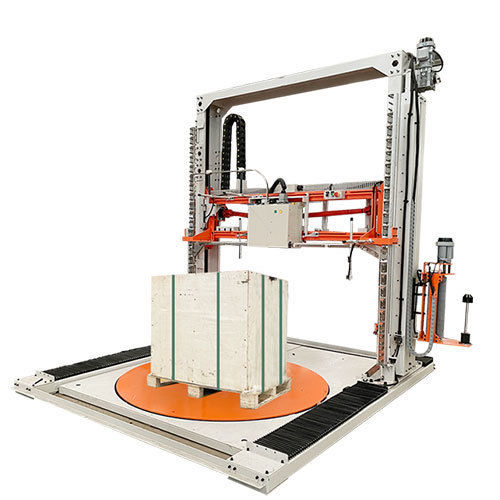

Vertikaler Stretchwickler DH-DDMC

automatischmit mechanischer Bremsefür die Lebensmittel- und Getränkeindustrie

Produktübersicht
Integrierte Umwickel- und Umreifungsmaschine, die eine obere Schwert-Durchstoß-Umreifungseinheit und eine automatische Wickeleinheit kombiniert. Das integrierte System führt Wickeln und Umreifen in einem Arbeitsgang aus und verfügt über ein 90°-Drehsystem, das Umreifen in 1 oder 2 Richtungen ermöglicht, um die Ladung besser zu sichern. Die vertikale Palettenumreifungsfunktion erlaubt das Umreifen unterschiedlicher Palettengrößen an 2 oder 4 Seiten. Optional verfügbar: Karton-/Eckenschoner-Applikator zum Schutz der Produktkanten.

Highlights

• Grafische HMI, einfaches und intuitives Bedienkonzept
• Spannung und Wicklung einstellbar zur Erfüllung unterschiedlicher Verpackungsanforderungen
• Einfache Fehlersuchanleitung für effiziente Diagnose und schnelle Wiederaufnahme der Produktion

Eigenschaften / Technische Daten

• Abmessungen: 3000 × 4750 × 3500 mm
• Leistung: 5000 W
• Film-Ausgabegeschwindigkeit: 3 m/s
• Stromversorgung: 3-phasig 5-Leiter AC 380V/50Hz
• Umreifungsabstand: anpassbar
• Bruttogewicht Maschine: 2100 kg
• Einzugs-/Fädeldhöhe: entsprechend Produktionslinie / Drehtellerhöhe
• Geeignete maximale Palettengröße: L1200 × W1200 × H120 mm
• Drehtellerhöhe: 80 mm
• Effektive Verpackungshöhe: 800–2500 mm
• Film-Schnittverfahren: Messer
• Umreifungskraft: 20–250 kg (200–2500 N)
• Streckfolienstärke: 15–25 μm
• Bandmaterial: PET
• Film-Spezifikation: Außendurchmesser 250 mm
• Band-Spezifikation: Breite 16 mm
• Zusätzliche Bandbreite: 500 mm
• Banddicke: 0,7–0,9 mm
• Kern-Ø: ∮76,2 mm
• Kern: 406 mm Papieranriss, 20 kg/Rolle
• Drehteller-Ø: 1800 mm
• Drehteller Tragfähigkeit: 2000 kg
• Filmwagen-Typ: Pre-Stretch-Filmwagen, Dehnverhältnis 250%
• Hubmethode: Zahnstange und Ritzel
• Verpackungsgeschwindigkeit: 15–25 Paletten/Stunde
• Anforderung Palettenloch / Nut: Breite 120 mm, Höhe 80 mm
