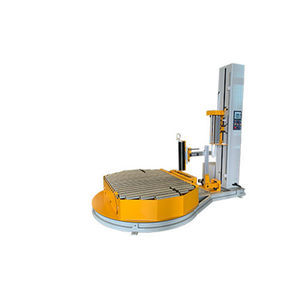

Stretchwickler mit Drehteller FDQTP1800F-L

automatischmit Elektromagnetbremsefür die Lebensmittel- und Getränkeindustrie

Überblick
Die automatische Palettenstretchmaschine mit Oberblatt kombiniert eine Laminier-Einheit für das Oberblatt mit einer vollautomatischen Stretchwickel-Einheit, um in einem Arbeitsgang eine Schutzabdeckung aufzubringen und Paletten zu umwickeln. Das System verfügt über eine pneumatische Filmklammer, automatische Filmabschneidung und -schweißung mit konstanten Schweißnähten (kein Filmende) sowie eine fotoelektrische Höhenmessung zur zuverlässigen Erfassung der Ladehöhe. Für die Inline-Integration mit Förderbändern ausgelegt; unterstützt Vor-/Nach-Signale für vollautomatische Verpackungsabläufe.

Hauptmerkmale

• Kombinierte Laminierfunktion (Oberblatt) und automatische Pre-Stretch-Wicklung
• Pneumatische Filmklammer für präzise Handhabung des Oberblatts
• Automatischer Filmzuschnitt und -schweißung mit stabilen, ohne Filmende
• Verbesserte Filmhaftung und vermindertes Risiko des Lockerwerdens
• Kompatibel mit Förderlinien; Ankopplung an Vor-/Nach-Signale für automatische Abläufe
• PLC‑steuerung zur Programmierung und Verwaltung der Parameter
• Obere und untere Wickelparameter konfigurierbar
• Fotoelektrische Höhenmessung zur automatischen Ladungserkennung
• Vollautomatische Pre-Stretch-Folienwicklung mit integriertem Oberblattspender

Technische Daten

• Drehtischdurchmesser: 1800 mm
• Verpackungshöhe: 2000 mm
• Verpackungsgröße: 1200 × 1200 mm (L × B)
• Tragfähigkeit: 2000 kg
• Drehtischhöhe: 85 mm
• Geschwindigkeit: 0~12 rpm
• Verpackungsleistung: 30~50 Paletten/Stunde
• Folien-Vorreckung: 150–250 %
• Folienspannung: Einstellbar über Touchscreen
• Rollenmaß: 500 × 260 mm
• Rollengewicht: 15 kg
• Foliendicke: 17–35 µm
• Luftverbrauch: 1000 ml/min
• Luftdruck: 0,4–0,6 MPa
• Breite Oberblattfolie: 1650 mm
• Walzenbreite: 1300 mm
• Walzendurchmesser: 89 mm
