Orbital-Stretchwickler QS1200

automatischfür lange Produktefür langes schmales Teil

Übersicht

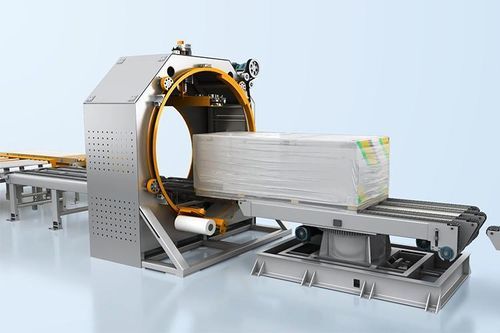

Die HSW-2000 ist eine horizontale Stretchwickelmaschine, die eine sechsseitige Umwicklung und den Transport von langen oder voluminösen Produkten automatisiert. Sie ist für kontinuierliche Verpackungslinien ausgelegt und ermöglicht axiales und zirkumferenzielles Wickeln zur Ladungssicherung für Lagerung und Transport.

Anwendungen

• Kunststoff- und PVC-Profile
• Aluminium-Extrusionen und Blechmaterialien
• Rohre und Rohrprodukte
• Türverkleidungen, Baustoffe und lange Profile
• Industriekomponenten mit Bedarf an Staub- und Feuchtigkeitsschutz

Hauptmerkmale

• Horizontaler Orbit-Ring für axiales und zirkumferenzielles Wickeln
• Betriebsarten von halbautomatisch bis vollautomatisch mit C-Style (C-Ringer)-Option
• Verstellbare Folienspannung und Vorstreckung (150–250%) für feste Bindung
• Pneumatische oder elektrische Folien-Trennvorrichtungen; optionaler Heißdrahtschneider
• Touchscreen-Bedienung und frequenzgeregelte Ringdrehung für Prozesswiederholbarkeit

Technische Daten

• Warengröße: L2400 × W1200 × H950 mm (kundenspezifisch)
• Ringdurchmesser: 2000 / 2200 mm (kundenspezifisch)
• Maximale Traglast: 2000 / 2500 / 3000 / 3500 / 4000 kg (kundenspezifisch)
• Stromversorgung: 380 V / 3P ±10% PE, 50/60 Hz
• Ringdrehzahl: 35 rpm (Frequenzsteuerung)
• Installierte Leistung: 30 kW (kundenspezifisch)
• Folienspulenmaß: 500 × 260 mm; Folienstärke: 17–35 µm
• Vorstreckung Folie: 150–250%
• Wagen-Typ: Mechanisch / DC / AC
• Antriebsart: Rollen / Kette / Riemen / Kettenplatte
• Gewicht Folienrolle: 15 / 20 / 25 kg
• Regler: Dämpfungseinstellung, stufenlose Drehzahlregelung

Optionen & Anpassungen

• Kundenspezifische Ringdurchmesser und Traglasten passend zu Produktabmessungen
• Auswahl von Antriebsart und Motorisierung (AC/DC/mechanisch)
• Automatische oder manuelle Schneid- und Versiegelungssysteme
• Integration in Fördertechnik, Indexiertische und Peripherie
• Sicherheitsverriegelungen, Abdeckungen und CE-Konformitätsoptionen
