Pyranometer / Klasse A 3S-IS+
RS-485Modbus RTUfür Solarenergie-Testanwendungen

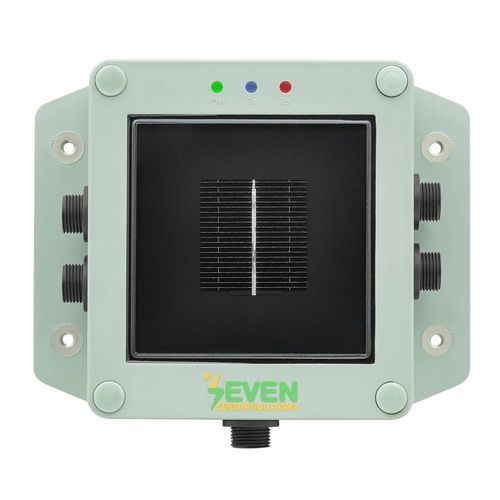

Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen - Bild - 2
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen - Bild - 3
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen - Bild - 4
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen - Bild - 5
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen - Bild - 6
Pyranometer / Klasse A - 3S-IS+ - SEVEN Sensor Solutions - RS-485 / Modbus RTU / für Solarenergie-Testanwendungen - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

IEC 61724-1
Klasse A
Ausgangssignal
RS-485, Modbus RTU
Merkmal
für Solarenergie-Testanwendungen, digital

Beschreibung

Übersicht
Der 3S-IS+ ist ein fortschrittlicher Irradianzsensor der Klasse A, entwickelt für Photovoltaik-Anlagen. Er misst die Sonneneinstrahlung auf PV-Module in W/m² und unterstützt die Anlagen-Performance-Überwachung. Die modulare Architektur erlaubt zusätzliche Sensoren (Modul-/Umgebungstemperatur, Windgeschwindigkeit/-richtung, relative Feuchte, Druck). Messdaten werden per Modbus RTU über RS485 übertragen.

Funktionsweise
Der 3S-IS+ enthält eine monokristalline Silizium-Referenzzelle, die auf Licht ähnlich einem PV-Modul reagiert. Der Zellstrom wird über einen Präzisions-Shunt in ein messbares Signal umgewandelt. Ein PT1000-Temperatursensor hinter der Zelle sorgt für Temperaturkompensation, sodass die Elektronik einen temperaturkompensierten Irradianzwert in W/m² ausgibt. Datenzugriff über Modbus RTU (RS485).

Diagnoseanzeigen
  • Power-LED — zeigt an, dass die Versorgung im Betriebsbereich liegt (typisch 12–24 V DC).
  • Tx-LED — Transmit — blinkt beim Senden von Daten via Modbus RTU.
  • Rx-LED — Receive — blinkt beim Empfang einer gültigen Modbus-Anfrage (nützlich zur Überprüfung von Polling und Kommunikation).


Hauptvorteile
  • Klasse-A-Genauigkeit. Entspricht IEC 61724-1 mit Unsicherheit ≤ 1 %; jede Einheit wird unter Class-AAA-Sonnensimulator mit einer von ISFH kalibrierten Referenzzelle kalibriert.
  • Modulares Design. Ergänzen Sie Modul-/Umgebungstemperatur-, Wind-, Feuchte- und Drucksensoren, um eine kompakte Feldwetterstation zu bilden.
  • Repräsentative Antwort. Referenzzelle und spektrale Reaktion spiegeln PV-Module für aussagekräftige Vergleiche wider.
  • Schnelle Reaktion. Standard-Ansprechzeit 1 s (Option 500 ms).
  • Einfache Reihenschaltung. Abschaltbarer Abschlusswiderstand via GUI vereinfacht RS485-Netzwerke.
  • Feldtaugliche Konstruktion. UV-beständiges ASA-Gehäuse mit Glasfaserverstärkung und UV-resistentes PUR-Kabel.
  • Langfristige Zuverlässigkeit. SunSpec-Konformität, galvanische Trennung, Updates und 5 Jahre Garantie.


Verfügbare Modelle (Kurzüberblick)
3S-IS+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: None
3S-IS-1+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Ambient OR Module Temperature Sensor
3S-IS-2+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Ambient OR Module Temperature, Wind Speed Sensor
3S-IS-2T+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Ambient Temperature, Module Temperature Sensor
3S-IS-3+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Ambient Temperature, Module Temperature, Wind Speed Sensor
3S-IS-4+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Ambient Temperature, Module Temperature, Wind Speed, Wind Direction OR Relative Humidity Sensor
3S-IS-5+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Module Temperature, Wind Speed, Wind Direction, Relative Humidity and Ambient Temperature Sensor
3S-IS-6+ — Communication: RS485 Modbus RTU — Uncertainty: ≤1% (Class A) — External sensors: Module Temperature, Wind Speed, Wind Direction, Relative Humidity, Ambient Temperature and Pressure Sensor

Unterschied zum 3S-IS
Der 3S-IS+ ergänzt diagnostische LEDs (Power, Tx, Rx), hat geänderte Gehäuseabmessungen und in der Regel einen geringeren Stromverbrauch. Der 3S-IS verwendet ein Aluminiumgehäuse und weist andere Abmessungen sowie Verbrauchswerte auf.

Zusätzliche Informationen
Messbereich Irradianz: 0–1600 W/m². Der Sensor bildet Modulbedingungen ab, um erwartete und tatsächliche Erzeugung zu vergleichen und das Performance Ratio (PR) zu berechnen. Jede Einheit wird werkseitig unter Class-AAA-Sonnensimulator mit einer von ISFH kalibrierten Referenzzelle kalibriert.

Technische Daten
  • Produktcode: 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+
  • Sensortyp: Monokristalline Silizium-Referenzzelle (31 mm x 31 mm)
  • Gemessene Daten: Irradianz und interne Zelltemperatur; Modul-/Umgebungstemperatur, Windgeschwindigkeit/-richtung und relative Feuchte/Druck über externe Sensoren
  • Messbereich Irradianz: 0 – 1600 W/m²
  • Unsicherheit: ≤ 1% (Klasse A gemäß IEC 61724-1)
  • Auflösung: 0,1 W/m² (Klasse A)
  • Ansprechzeit: 1 Sekunde (Klasse A), Option 500 ms
  • Drift: < 0,3% / Jahr
  • Blickfeld: 170°
  • Daten-Ausgang: RS485 bis 38400 Baud
  • Kommunikationsprotokoll: Modbus RTU
  • Stromversorgung: 12 – 30 V DC (24 VDC empfohlen)
  • Leistungsaufnahme: Typisch 21 mA, maximal 30 mA @ 24 V DC @ 25°C
  • Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Leitung
  • Zelltemperatursensor: PT1000 Klasse A (EN 60751)
  • Kabel: 3 m 3x2x0,22 mm², 24 AWG LI2YC11Y-TP PUR-Kabel, UV- und wetterbeständig
  • Betriebstemperaturbereich: -40°C bis +85°C
  • Betriebsfeuchtebereich: 0% – 100% rF
  • Abmessungen: 135 x 105 x 50 mm (B x T x H)
  • Schutzart: IP54 (optional IP68)
  • Gehäusematerial: ASA (glasfaserverstärkt, UV-beständig)
  • Kalibrierung: Kalibriert unter Class-AAA-Sonnensimulator gemäß IEC 60904-2 und IEC 60904-4 mit einer von ISFH kalibrierten Referenzzelle
  • Konforme Normen: IEC 61724-1:2021 und IEC 60904
  • Herkunft: Türkiye
