Pyranometer / Klasse A 3S-IS-T-I

mit Stromausgangmit analoger Schnittstelle4-20 mA

Übersicht

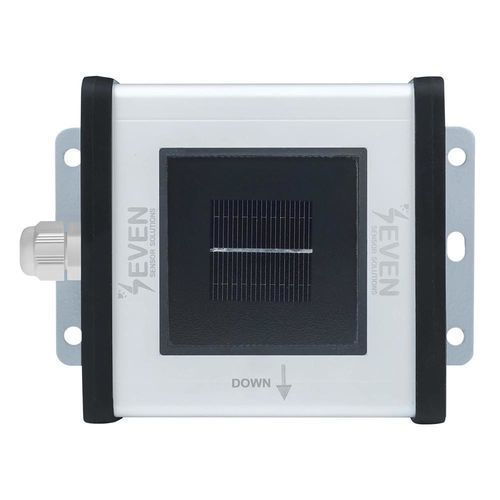

Der 3S-IS-T-I ist ein hochpräziser Irradianzsensor, entwickelt für professionelle Überwachung von PV-Anlagen und Leistungsverifizierung. Er misst die Sonnenirradianz (W/m²) mittels einer monokristallinen Silizium-Referenzzelle, eines internen PT1000-Temperatursensors und eines Mikrocontrollers, der temperaturkompensierte Irradianzwerte liefert. Jede Einheit wird werkseitig kalibriert, vollständig montiert geliefert und mit Montagehalterung sowie witterungsbeständigem Kabel ausgeliefert.

Hauptmerkmale

• Analoger 4-20 mA Ausgang zur einfachen Integration in analoge SPS, SCADA-Systeme und Datenlogger.
• Monokristalline Silizium-Referenzzelle (31 mm x 31 mm) zur realistischen Abbildung des Verhaltens von PV-Modulen.
• Interner PT1000 Klasse A Temperatursensor zur Temperaturkompensation der Messwerte.
• IEC 61724-1 Klasse A konform mit Unsicherheit ≤2% und Auflösung/Reaktionsmerkmalen Klasse A.
• Robustes Aluminiumgehäuse mit UV-Schutz; IP54 Standard mit optionalen IP65- und IP68-Ratings.
• Geliefert mit Montagehalterung und 3 m UV- und witterungsbeständigem LIYYC11Y PUR-Kabel.

Funktionsweise
Der Sensor verwendet eine monokristalline Silizium-Solarzelle, die einen Strom proportional zur einfallenden Sonnenirradianz erzeugt. Dieser Strom wird über einen hochpräzisen Shunt-Widerstand verarbeitet und von der Onboard-Elektronik gemessen. Ein PT1000-Temperatursensor an der Zelle liefert Temperaturdaten, die der Mikrocontroller zur Berechnung eines temperaturkompensierten Irradianzwerts nutzt. Die verarbeiteten Werte werden als analoges 4–20 mA Signal ausgegeben. Die Elektronik ist auf niedrigen Stromverbrauch ausgelegt, um kontinuierliche Außenüberwachung zu unterstützen.

Warum diesen Sensor wählen

• Vertrauenswürdige Genauigkeit: IEC 61724-1 Klasse A Konformität mit Unsicherheit ≤2%.
• Schnelle Reaktion: typ. Ansprechzeit 1 s (auf Anfrage auf 0,5 s reduzierbar).
• Langlebige Konstruktion: UV-geschütztes Aluminiumgehäuse mit optionalen höheren IP-Schutzarten.
• Schnelle Installation: Plug-and-run-Design; inklusive Halterung und Kabel.
• Kosteneffizient für langfristige Außenüberwachung mit geringer Drift.

Eigenschaften / Technische Daten

• Artikelcode: 3S-IS-T-I
• Referenzzelle: Monokristallines Silizium (31 mm x 31 mm)
• Stromshunt: Hochpräziser Shuntwiderstand direkt an die Anschlüsse der Zelle gelötet
• Irradianzbereich: 0 – 1500 W/m²
• Unsicherheit: ≤2%, gemäß IEC61724-1 Standard Klasse A
• Auflösung: 0,1 W/m² ≤ 1 W/m²; gemäß IEC61724-1 Klasse A
• Ansprechzeit: 1 s (weniger als 3 s); gemäß IEC61724-1 Klasse A
• Drift: Sehr geringe Drift <0.3%/Jahr
• Sichtfeld: Größer als 160° gemäß IEC61724-1 Klasse A
• Neigungs-/Azimutwinkel: 0°-0°, ≤ 1°; gemäß IEC61724-1 Klasse A
• Ausgaberate: 1/s
• Datenausgabe: Analog 4-20 mA
• Versorgung: 12 bis 30 V DC
• Stromaufnahme: 50 mA max @ 24 VDC
• Elektrischer Anschluss: 3 m LIYYC11Y PUR-Kabel, UV- und witterungsbeständig
• Temperatursensor Typ: PT1000 Klasse A gemäß EN 60751
• Betriebstemperaturbereich: -40°C bis +85°C
• Betriebsfeuchtebereich: 0 bis 100 %
• Gehäuseabmessungen: 140 mm x 110 mm x 42 mm (B x L x H)
• Gewicht: 0,3 kg
• IP-Schutzart: IP54 (Optionen IP65, IP68)
• Gehäusematerial: Aluminium
• Konforme Normen: IEC 61724-1:2021 und IEC 60904
• Kalibrierung: Jeder Sensor ist unter Class AAA Sun Simulator gemäß IEC 60904-2 und IEC 60904-4 kalibriert, mit Referenzzelle kalibriert durch ISFH-Deutschland
• Prüfung: Getestet unter natürlichem Sonnenlicht mit einer von Fraunhofer ISE (Deutschland) kalibrierten Referenzzelle
