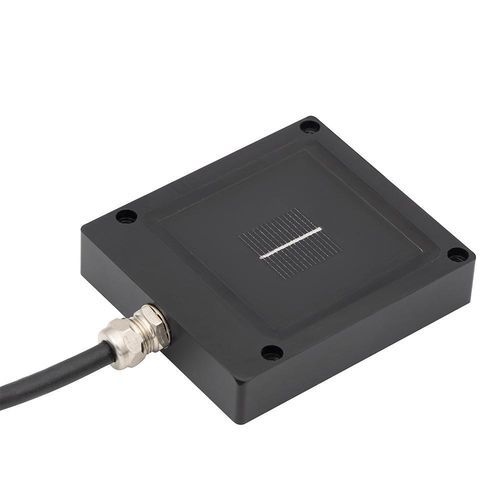

Sonneneinstrahlungssensor mit Analogausgang 3S-WPVS

mit mV-Ausgangmit Temperatursensorfür Photovoltaik-Anlage

Produktübersicht
Die WPVS (World PV Scale Standard) Referenzzelle 3S-WPVS ist ein Bestrahlungsstärkesensor auf Basis einer monokristallinen Silizium-Referenzzelle, entwickelt für präzise Messungen und Kalibrierungen in photovoltaischen Prüflaboren und Solar-Simulatoren. Sie bietet PV-angepasste spektrale Reaktion und Temperaturmessung zur Unterstützung standardisierter PV-Prüfungen.

Hauptfunktionen

• Misst Bestrahlungsstärke mit einer monokristallinen Silizium-Referenzzelle für PV-angepasstes Verhalten.
• Misst Zelltemperatur mittels integriertem PT1000 Klasse A Sensor zur Temperaturkorrektur.
• Bietet analoges Spannungsausgangssignal (mV) über einen präzisen Shuntwiderstand zur Integration in Datenlogger und Prüfstände.
• Verwendet zur Kalibrierung von Solar-Simulatoren und zur Überprüfung der PV-Modul-Leistung unter STC.

Funktionsweise

• Die monokristalline Zelle erzeugt einen strom proportional zur einfallenden Bestrahlungsstärke.
• Ein präziser Shuntwiderstand wandelt den Strom in eine messbare Spannung (mV) um.
• Der unter der Zelle positionierte PT1000-Sensor liefert Temperaturdaten zur Korrektur.
• Bestrahlungs- und Temperaturinformationen stehen als analoge Ausgänge für Aufzeichnung und Analyse zur Verfügung.

Verfügbare Modelle
Model | Output Type | Connector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

Optionale Konfiguration
Der WPVS kann in einer Albedo-Ausführung (Zwei-Sensor-Konfiguration) geliefert werden, um gleichzeitig Einstrahlung (POA) und reflektierte Bestrahlung zu messen, z. B. für bifaziale PV-Systeme und Albedo-basierte Leistungsberechnungen.

Typische Anwendungen

• Prüflabore für Solarmodule
• Qualitätskontrolle in der PV-Module-Produktion
• Kalibrierung von Solar-Simulatoren
• Forschungs- und Entwicklungszentren
• Leistungsanalyse bifazialer PV-Systeme und Albedo-Messungen

Warum WPVS

• Hohe Messgenauigkeit: gefertigt und kalibriert gemäß IEC 60904-2.
• Rückführbare Kalibrierung: jede Einheit unter einem Class AAA Sun Simulator kalibriert, mit Referenzzelle zertifiziert von ISFH (Germany).
• PV-angepasste Reaktion: verwendet eine echte Solarzelle für realistische Vergleiche mit PV-Modulen.
• Robustes eloxiertes Aluminiumgehäuse mit IP68-Optionen für Innen- und Außenanwendungen.
• Kompakt und leicht für einfache Installation und Positionierung.
• Einfache Integration über analogen Ausgang und Standardsteckverbinder.
• Flexible Anschlussoptionen: M8 oder LEMO.
• 5 Jahre Garantie.

Anwendung in der Praxis

• Kalibrierung von Solar-Simulatoren: unter die Simulatorbeleuchtung positioniert, misst die Zelle die Bestrahlungsstärke; der Ausgang (mV) wird mit der 1 sun Referenz (1000 W/m² bei 25°C) verglichen und die Simulatorintensität entsprechend angepasst.
• PV-Modultests: neben oder in der gleichen Ebene wie das zu prüfende Modul installiert, liefert sie kontinuierliche Messungen von Bestrahlung und Zelltemperatur zur Validierung und Korrektur.

Datasheet & Kalibrierung
Jeder Sensor wird unter einem Class AAA Sun Simulator gemäß IEC 60904-2 und IEC 60904-4 kalibriert, unter Verwendung einer Referenzzelle, die von ISFH (Germany) kalibriert wurde, um Rückführbarkeit und Reproduzierbarkeit sicherzustellen.

Eigenschaften / technische Spezifikationen

• Artikelcode: 3S-WPVS-IV, 3S-WPVS-L
• Referenzzelle: Monokristallines Silizium (20 mm x 20 mm)
• Sichtfeld: 162°
• Datenausgang: mV (über integrierten präzisen Shuntwiderstand)
• Elektrischer Anschluss: 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP Kabel, UV- und witterungsbeständig (Standard)
• Typ Temperatursensor der Zelle: PT1000 Klasse A (EN 60751)
• Anschluss: M8-Stecker (Standard) / LEMO-Stecker (optional)
• Gehäuseabmessungen: 70 x 79 x 16 mm (W x L x H)
• Gewicht: 250,8 g
• Schutzart: IP68-Optionen
• Gehäusematerial: eloxiertes Aluminium
• Konforme Norm: IEC 60904-2
• Kalibrierung: Kalibriert unter Class AAA Sun Simulator gemäß IEC 60904-2 und IEC 60904-4 mit Referenzzelle zertifiziert durch ISFH (Germany)
