Pt1000-Temperaturmessumformer 3S-MT-PT1000-U

0-10 Vmit SpannungsausgangIP67

Übersicht

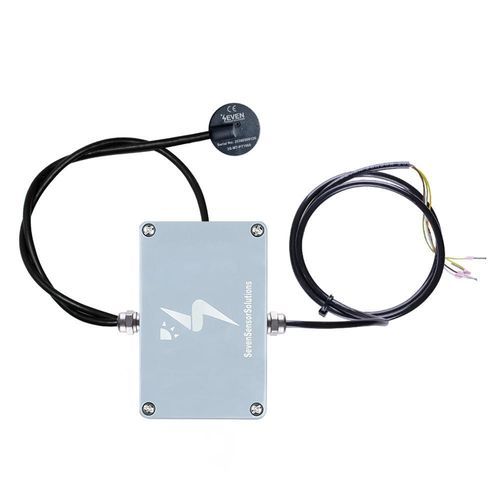

Der Modul-Temperatursensor misst die Temperatur auf der Rückseite von Solarmodulen in Grad Celsius (°C) mittels einer PT1000-Sonde. Die Sonde wird zwischen zwei Backsheet-Schichten mit einer EVA-Folie platziert, um die Rückseiten-Temperatur des Moduls zu messen. Ein Wandler konvertiert das PT1000-Signal in einen analogen 0-10 V Ausgang. Dieses Modell ist kompatibel mit Datenloggern, Gateways und SPS, die einen 0-10 V Eingang haben.

Funktionsprinzip
Professioneller, intelligenter Messsensor zur Überwachung der Rückseiten-Temperatur von Photovoltaikmodulen. Eine hochpräzise PT1000-Sonde misst die PV-Modultemperatur und eine Elektronikplatine in einem UV-beständigen Schutzgehäuse wandelt das Signal in einen analogen 0–10 V Ausgang um.

Installation
Die IEC 61724-1:2021 schreibt vor, dass der Modultemperatursensor in der Mitte einer Zelle in der Nähe der Modulmitte und unter Vermeidung von Zellgrenzen platziert werden soll. Der Sensor sollte so nah wie möglich an der Zellmitte auf einer trockenen, kontaminationsfreien Fläche angebracht werden. Tau oder Rückstände im Winter können die Befestigung erschweren.

Vorteile

• PR-Berechnung: liefert präzise Modultemperaturdaten, die für genaue Performance-Ratio-Berechnungen erforderlich sind.
• Schutz vor Überhitzung: Echtzeit-Temperaturdaten ermöglichen es Regelungen, Überhitzung zu reduzieren und Langzeitschäden zu verhindern.
• Wetteranpassung: erlaubt dynamische Systemreaktionen auf wechselnde Witterungsbedingungen zur Maximierung des Energieertrags.

Why Seven Sensor Solutions
SEVEN Produkte verwenden hochwertige Komponenten und die Sensorstruktur ähnelt der Rückseitenstruktur eines PV-Moduls, um vergleichbares Wärmetransferverhalten sicherzustellen. Der Modultemperatursensor 3S-MT ist so ausgelegt, dass er Anhang B der IEC 61724-1:2021 und IEC 60751:2022 erfüllt und eine Auflösung ≤ 0,1 °C sowie eine Unsicherheit ±1 °C im Einklang mit den Normen liefert.

FAQ (Auswahl)

• Klasse: Alle 3S-MT-PT1000-U Sensoren sind Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021.
• Garantie: 2 Jahre Garantie.
• Preis: Preisspanne zwischen 90 und 160 EUR.
• Lieferzeiten: Kleine Bestellungen ca. 2-3 Wochen; Großbestellungen ca. 7-8 Wochen.
• Kabel enthalten: Jede Einheit wird mit einem 3 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR Kabel (UV- und witterungsbeständig) geliefert. Andere Längen auf Anfrage.

Technische Daten (Tabelle)
Artikelcode: 3S-MT-PT1000-U
Sensortyp: PT1000
Messbereich: -40°C bis +85°C
Genauigkeit: ±0,1°C
Auflösung: 0,1°C
Datenausgang: Analog 0-10 V
Stromversorgung: 12 bis 30 V DC
Stromaufnahme: 15 mA @24 V DC
Elektrischer Anschluss: 3 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR Kabel, UV- und witterungsbeständig
Betriebstemperaturbereich: -40°C bis +85°C
Gehäuseabmessungen: 65 mm x 115 mm x 55 mm (B x L x H)
Abmessungen Sensordeckel: Ø 33 mm x 3,5 mm Kunststoffmodell; Ø 35 mm x 2 mm EVA-Modell
Gewicht: 267 gr
Schutzart: IP67
Gehäusematerial: ABS
Sensordeckel: Laminated Backsheet (EVA – Tedlar) / ABS Kunststoffspritzguss
Montagemethode: 3M® Klebeband auf der Rückseite des Moduls
Norm: Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021
