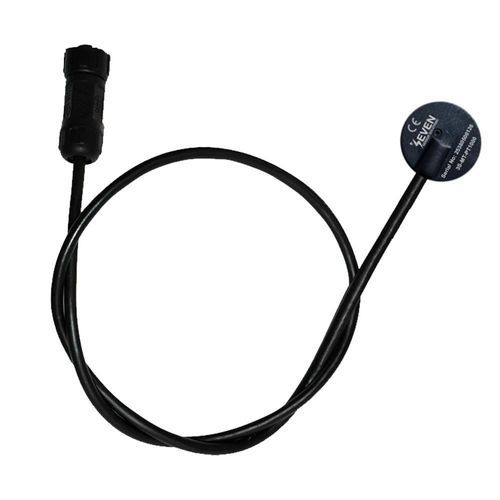

Pt1000-Temperatursensor 3S-MT-PT1000

mit GehäuseselbstklebendM12-Steckverbinder

Produktübersicht
Der Modul-Temperatursensor misst die Rückseiten-Temperatur des Moduls in °C mittels einer PT1000-Sonde, die zwischen Backsheet und EVA-Schichten platziert ist. Das Gehäuse bildet den Wärmetransfer eines PV-Moduls nach, um repräsentative Messwerte zu liefern. Kompatibel mit der SEVEN Irradiance Sensor Box und für die Überwachung von PV-Anlagen konzipiert, gemäß IEC 60751:2022 und IEC 61724-1:2021.

Funktionsprinzip
Das Gerät ist ein Temperatursender mit PT1000-Ausgang, der Messwerte als ohmsche Widerstandssignale entsprechend den PT1000-Eigenschaften liefert. Form und Materialien der Abdeckung emulieren das thermische Verhalten des Backsheets, sodass die Wärmeübertragungsdynamik des Moduls nachgebildet wird. Der Transmitter verbindet sich über einen 5‑poligen IP67-Stecker mit SEVEN Irradiance Sensor- und Sensor Box-Modellen. Der PT1000-Ausgang kann direkt an Datenlogger, Überwachungssysteme oder andere Erfassungsgeräte mit kompatiblen Widerstandseingängen angeschlossen werden.

Installation
Gemäß IEC 61724-1:2021 ist der Sensor in der Mitte einer Zelle nahe der Modulmitte zu platzieren und Zellgrenzen zu vermeiden. Der Installationsbereich muss vollständig trocken und frei von Verunreinigungen sein; Tau kann die Haftung verhindern. Befestigen Sie den Sensor mit dem mitgelieferten 3M®-Klebeband auf der Rückseite des Moduls. Beachten Sie örtliche Vorgaben für Kabelverlegung und Zugentlastung.

Vorteile

• PR-Genauigkeit: liefert präzise Modultemperaturdaten für verlässliche Performance-Ratio- und Ertragsbewertungen.
• Thermomanagement: ermöglicht Erkennung und Minderung von Überhitzungsrisiken durch Echtzeitüberwachung.
• Feldtauglich: IP67-Schutz und UV/witterungsbeständiges Kabel für zuverlässigen Außeneinsatz.

Zusätzliche Informationen

• Klasse: Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021.
• Garantie: 2 Jahre.
• Typische Preisspanne (indikativ): 50–90 EUR.
• Lieferzeiten: kleine Bestellungen (≤20 Stk.): ≈1–2 Wochen; Großbestellungen (20–100 Stk.): ≈4–5 Wochen.
• Kabel: geliefert mit 3 m LI2YC11Y-TP PUR-Kabel (2x2x0,22 mm², 24 AWG), UV- und witterungsbeständig; andere Längen auf Anfrage.

Technische Daten

• Artikelnummer: 3S-MT-PT1000
• Sensortyp: PT1000
• Messbereich: -40°C bis +85°C
• Genauigkeit: ±0,1°C
• Auflösung: 0,1°C
• Signalausgang: PT1000 (ohmscher Widerstand)
• Elektrischer Anschluss: 3 m LI2YC11Y-TP PUR-Kabel, 2x2x0,22 mm² (24 AWG), UV- und witterungsbeständig
• Betriebstemperaturbereich: -40°C bis +85°C
• Abdeckungsmaße Sensor: Ø 33 mm x 3,5 mm (Kunststoff); Ø 35 mm x 2 mm (EVA)
• Gewicht: 167 g
• Schutzart: IP67
• Abdeckungsmaterial: laminiertes Backsheet (EVA–Tedlar) oder ABS-Spritzguss
• Montagemethode: 3M®-Klebeband auf der Rückseite des Moduls
• Normen: IEC 60751:2022, IEC 61724-1:2021 (Klasse A)
