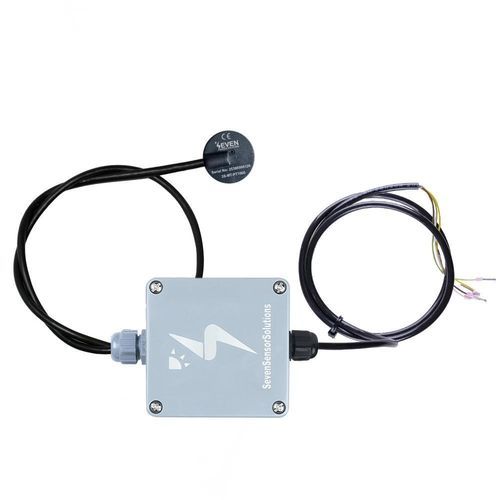

Temperaturmessumformer / am Sondenkopf 3S-MT-PT1000-I

Pt1000analogmit Stromausgang

Produktübersicht
Modul-Temperatursensor zur Messung der Rückflächentemperatur von PV-Modulen in °C mittels PT1000-Sonde. Die Sonde ist zwischen zwei Backsheet-Schichten mit einer EVA-Schicht platziert. Ein interner Wandler wandelt das PT1000-Signal in einen analogen 4-20 mA-Ausgang um. Kompatibel mit Datenloggern, Gateways und SPSen mit 4-20 mA-Eingang.

Was ist ein Modul-Temperatursensor?
Die Modultemperatur beeinflusst die Leistung von PV-Anlagen direkt: Mit steigender Zelltemperatur erhöht sich der Kurzschlussstrom und die Leerlaufspannung sinkt, was die elektrische Effizienz des Moduls verringert. Eine genaue Modultemperaturmessung ist für verlässliche Performance-Ratio-(PR)-Berechnungen und die Betriebsüberwachung erforderlich.

Funktionsprinzip
Das Gerät integriert ein hochpräzises PT1000-Element und einen elektronischen Wandler in einem UV-beständigen, witterungsfesten Gehäuse. Die PT1000-Sonde erfasst die Rückflächentemperatur des Moduls; die Elektronik wandelt das Signal in einen analogen 4-20 mA-Stromausgang. Die Einheit wird mit 12–30 V DC betrieben und kommuniziert über den 4-20 mA-Ausgang mit gängigen industriellen Erfassungssystemen.

Technische Spezifikationen (Auszug)
Artikelnummer: 3S-MT-PT1000-I
Sensor-Typ: PT1000
Messbereich: -40°C bis +85°C
Genauigkeit: ±0,1°C
Auflösung: 0,1°C
Datenausgang: Analog 4-20 mA
Versorgung: 12 bis 30 V DC
Stromaufnahme: 30 mA @ 24 V DC
Elektrischer Anschluss: LI2YC11Y-TP PUR Kabel 1,2 m und 2 m 2x2x0,22 mm² (24 AWG), UV- und witterungsbeständig

Installation
Montieren Sie den Sensor in der Mitte einer Zelle nahe der Modulmitte und vermeiden Sie Zellgrenzen, gemäß IEC 61724-1:2021. Platzieren Sie die PT1000-Sonde auf der Rückseite des Moduls so nah wie möglich an der Zellmitte, ohne Zellgrenzen zu überschreiten. Stellen Sie sicher, dass die Klebestelle trocken und sauber ist; vermeiden Sie die Montage bei Tau oder Feuchtigkeit.

Vorteile

• PR-Berechnung: liefert präzise Modultemperaturdaten für verlässliche Performance-Ratio-Berechnungen.
• Schutz vor Überhitzung: Echtzeitüberwachung unterstützt Schutzmaßnahmen und reduziert Wartungsrisiken.
• Anpassung an Witterung: ermöglicht dynamische Systemanpassungen an Umwelt- und Saisonveränderungen zur Optimierung des Ertrags.

Warum SEVEN Sensor Solutions?
SEVEN-Produkte nutzen zuverlässige Komponenten und eine Sensorabdeckung, die das thermische Verhalten der Modulrückseite nachbildet, um repräsentative Messwerte zu liefern. Der 3S-MT-PT1000-I erfüllt die IEC-Anforderungen an Auflösung und Unsicherheit und eignet sich für industrielle PV-Überwachungsanwendungen.

FAQ (Schlüsselpunkte)

• Klasse: Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021.
• Garantie: 2 Jahre.
• Preis: indikatives Spektrum 95–170 EUR.
• Lieferzeiten: kleine Bestellungen ~2–3 Wochen; Großmengen ~7–8 Wochen.
• Kabel: geliefert mit LI2YC11Y-TP PUR Kabeln 1,2 m und 2 m 2x2x0,22 mm² (24 AWG), UV- und witterungsbeständig; andere Längen auf Anfrage.

Technische Merkmale / Spezifikationen

• Artikelnummer: 3S-MT-PT1000-I
• Sensor-Typ: PT1000
• Messbereich: -40°C bis +85°C
• Genauigkeit: ±0,1°C
• Auflösung: 0,1°C
• Datenausgang: Analog 4-20 mA
• Versorgungsspannung: 12 bis 30 V DC
• Stromaufnahme: 30 mA @ 24 V DC
• Elektrischer Anschluss: 1,2 m und 2 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR Kabel (UV-/witterungsbeständig)
• Betriebstemperaturbereich: -40°C bis +85°C
• Gehäuseabmessungen: 64 x 68 x 35 mm (B x L x H)
• Abmessungen Sensorabdeckung: Ø 33 mm x 3,5 mm (Kunststoff); Ø 35 mm x 2 mm (EVA)
• Gewicht: 257 g
• Schutzart: IP67
• Gehäusematerial: ABS
• Sensorabdeckung: Laminated Backsheet (EVA – Tedlar) / ABS Kunststoff-Spritzguss
• Montagemethode: 3M® Klebestreifen an der Modulrückseite
• Standard: Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021
