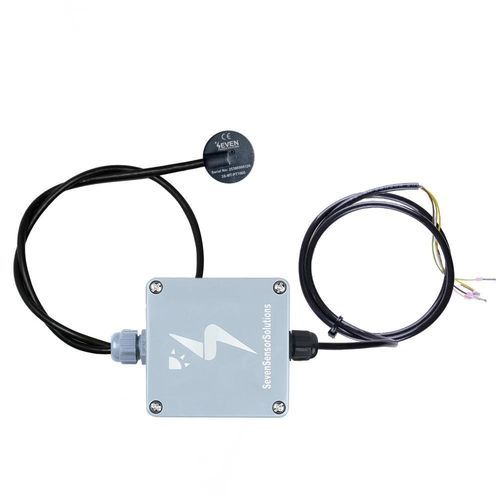

Pt1000-Temperatursensor 3S-MT-PT1000-MB

RTDPlatinen-WiderstandModbus RTU

Produktbeschreibung
Der Modul-Temperatursensor misst die Rückseiten-Temperatur von Photovoltaik(PV)-Modulen in Grad Celsius (°C) mit einer PT1000-Sonde. Die Sonde wird zwischen dem Modul-Backsheet und der EVA-Schicht platziert, um das thermische Verhalten des Moduls nachzubilden. Ein PT1000-zu-Modbus-Transducer wandelt das PT1000-Signal in Modbus RTU zur Kommunikation um. Das Modell 3S-MT-PT1000-MB ist kompatibel mit Datenloggern und SPS/PLCs mit RS485-Eingang.

Was ist ein Modul-Temperatursensor?
Die Modultemperatur ist ein wichtiger Parameter zur Bewertung der Leistung von PV-Anlagen. Dieser Sensor liefert präzise Messwerte der Rückseiten-Temperatur (°C), um temperaturbedingte Wirkungsgradverluste zu überwachen und in Leistungsberechnungen zu nutzen.

Funktionsprinzip
Das Gerät ist ein Temperaturtransmitter, der ein PT1000-Messelement verwendet, das über einen PT1000-zu-Modbus-Transducer an einen RS485-Ausgang angeschlossen ist. Der gemessene Wert wird per MODBUS RTU an Überwachungssysteme gesendet. Es ist für Umwelt- und Industrieanwendungen konzipiert, die stabile, standardisierte digitale Ausgänge benötigen.

Installationshinweise
Nach IEC 61724-1:2021 ist der Sensor in der Mitte einer Zelle nahe der Modulmitte zu platzieren, wobei Zellgrenzen vermieden werden sollen. Positionieren Sie die Sonde auf der Rückseite des Moduls in der Mitte der der Modulmitte am nächsten gelegenen Zelle. Stellen Sie sicher, dass der Montagebereich trocken und sauber ist, um genaue Messungen und sicheren Halt mit dem mitgelieferten 3M®-Klebeband zu gewährleisten.

Hauptvorteile

• PR-Berechnung: Liefert die Modultemperatur für die korrekte Berechnung des Performance Ratio (PR).
• Überhitzungsschutz: Echtzeit-Temperaturdaten ermöglichen es Steuerungssystemen, Überhitzung zu erkennen und zu begrenzen.
• Wetteranpassung: Unterstützt dynamische Systemanpassungen an wechselnde Klimabedingungen zur Optimierung der Erträge.

Warum SEVEN?
SEVEN-Produkte werden mit zuverlässigen Komponenten gefertigt, um präzise meteorologische und umweltbezogene Messungen zu liefern. Der 3S-MT-PT1000-MB ist so ausgelegt, dass er die Rückseitenstruktur eines PV-Moduls nachbildet, um vergleichbares thermisches Verhalten zu gewährleisten, und erfüllt die relevanten IEC-Normen für die PV-Überwachung.

FAQ

• Klasse: Alle 3S-MT-PT1000-MB Sensoren sind Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021.
• Garantie: 2 Jahre Garantie.
• Preis: Richtwert 110–195 EUR.
• Lieferzeiten: Kleine Bestellungen: ca. 1–2 Wochen; Großbestellungen: ca. 6–8 Wochen.
• Kabelbeilage: Geliefert mit einem 50 cm 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR-Kabel und einem 2,5 m 3x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR-Kabel (UV- und wetterbeständig). Weitere Längen auf Anfrage.
• Installation: Siehe Benutzerhandbuch für schrittweise Installations- und Konfigurationsanweisungen.

Technische Daten

• Artikelcode: 3S-MT-PT1000-MB
• Sensortyp: PT1000
• Messbereich: -40°C bis +85°C
• Genauigkeit: ±0,1°C
• Auflösung: 0,1°C
• Datenausgang: RS485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU
• Stromversorgung: 12 bis 30 V DC
• Leistungsaufnahme: 15 mA @ 24 V DC
• Elektrische Verbindung: 50 cm 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR-Kabel und 2,5 m 3x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR-Kabel (UV- und wetterbeständig)
• Betriebstemperaturbereich: -40°C bis +85°C
• Gehäusemaße: 80 mm x 82 mm x 55 mm (B x L x H)
• Abmessungen Sensorabdeckung: Ø 33 mm x 3,5 mm (Kunststoffmodell); Ø 35 mm x 2 mm (EVA-Modell)
• Gewicht: 280 g
• Schutzart: IP67
• Gehäusematerial: ABS
• Sensorabdeckung: Laminated Backsheet (EVA – Tedlar) / ABS-Kunststoffeinsatz
• Montagemethode: 3M®-Klebeband auf der Rückseite des Moduls
• Norm: Klasse A gemäß IEC 60751:2022 und IEC 61724-1:2021
