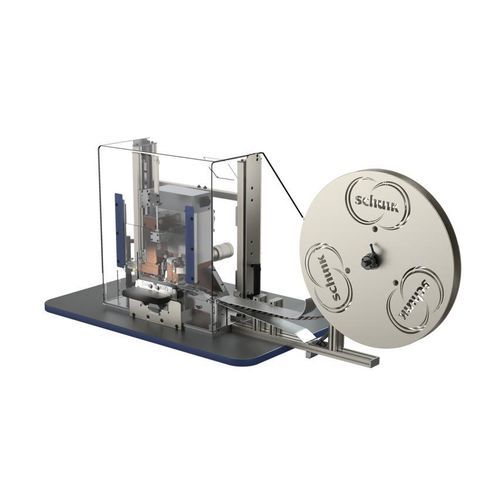

Ultraschall-Schweißmaschine DS20-III Variant TF

manuellfür Aluminiumfür Kupfer

Produktbeschreibung
Die DS20-III ist eine Ultraschallmaschine zum Schweißen von Litzen auf Terminals. Sie verarbeitet gängige Kupfer- und Aluminiumterminals und verfügt über ein erneuertes Haubenkonzept, das 360°-Zugänglichkeit für vereinfachte Wartung und Service bietet.

Nutzen

• Querschnittsbereich: 1,5–35 mm² (Kupfer) bzw. 2,5–42 mm² (Aluminium); optionale Erweiterungen bis 50 mm² (Kupfer) und 60 mm² (Aluminium)
• Terminalzuführungen in den Varianten 0°, 90° und 180° verfügbar
• Schnelles und einfaches Werkzeugwechselsystem zur Reduzierung von Stillstandszeiten
• Schwingereinheit mit Schnellwechselsystem
• Betriebsfrequenz: 20 kHz
• Generatorleistung: 4 kW (Standard), 6 kW (optional)

Technische Daten

• Anwendung: Ultraschall-Schweißen – Schweißen von Litzen auf Terminals
• Verarbeitete Materialien: Kupfer- und Aluminiumterminals
• Standard-Querschnittsbereiche: 1,5–35 mm² (Kupfer); 2,5–42 mm² (Aluminium)
• Optionale Querschnittserweiterung: bis zu 50 mm² (Kupfer) und bis zu 60 mm² (Aluminium)
• Terminalzuführungen: 0°, 90°, 180°
• Werkzeugwechsel: schnelles und einfaches Werkzeugwechselsystem
• Schwinger: Schnellwechsel-Schwingereinheit
• Betriebsfrequenz: 20 kHz
• Generatorleistung: 4 kW (Standard), 6 kW (optional)
• Konstruktion: erneuertes Haubenkonzept für 360°-Zugänglichkeit zur vereinfachten Wartung
