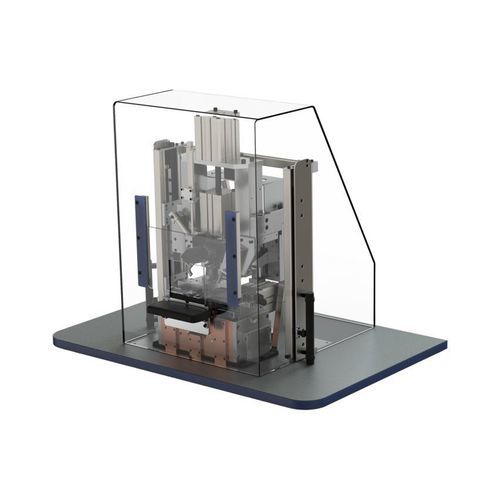

Integrierbares Schweißsystem DS20-II

für Aluminiumfür KupferCE

Produktbeschreibung
Die DS20-II ist ein Litzen-/Leitungsverschweißungssystem, eingeführt 2011, das präzise Verbindungen zwischen Leitungen und Kontaktteilen ermöglicht. Es verschweißt Kupfer‑ und/oder Aluminiumleitungen mit Querschnitten von 6 mm² bis 120 mm² und ist für die Integration in automatisierte Kabelbaumfertigungslinien ausgelegt.

Nutzen Sie diese Vorteile

• Querschnittsbereich: 6–120 mm²
• Generatorleistung: 4 kW oder 6 kW
• Betriebsfrequenz: 20 kHz
• Anwendungen: Verschweißen von Cu‑ und/oder Al‑Leitungen an verschiedene Kontaktteile
• Umfassende Prozessdatenerfassung zur Rückverfolgbarkeit
• CE‑konform
• Modulares, flexibles und anpassbares Design
• Schwingereinheit mit Schnellwechselsystem zur Minimierung von Stillstandszeiten
• Isolationscrimp / Schlechtteilschneider integriert
• Für die Integration in automatisierte Fertigungslinien vorgesehen

Charakteristika / technische Spezifikationen

• Einführungsjahr: 2011
• Verschweißbare Leitungsquerschnitte: 6–120 mm²
• Generatorleistung: wahlweise 4 kW oder 6 kW
• Betriebsfrequenz: 20 kHz
• Unterstützte Materialien: Kupfer (Cu) und Aluminium (Al)
• Prozessdaten: umfassende Erfassung zur Qualitätssicherung
• Normen: CE‑konform
• Design: modular und anpassbar; geeignet für automatisierte Linien
• Funktionen: Schwingereinheit mit Schnellwechselsystem; Isolationscrimp und Schlechtteilschneider
