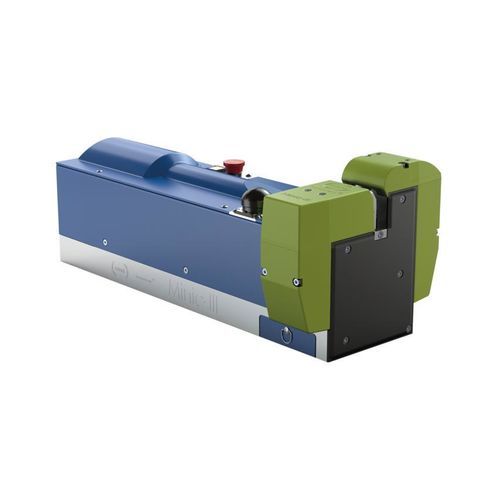

Ultraschall-Schweißmaschine Minic-III

automatischfür Aluminiumfür Kupfer

Produktbeschreibung
Die Minic-III ist eine moderne, schnelle Ultraschallschweißmaschine, entwickelt für wartungsarme industrielle Produktion. Sie deckt Querschnitte von 0,26 mm² bis 30 mm² ab und eignet sich zum Verschweißen von Aluminium-, Kupfer- und Mischverbindungen (Al/Cu). In globalen Benchmarks mit führenden Kabelbaumherstellern erzielte die Minic-III beste Ergebnisse hinsichtlich Schweißfestigkeit, cmk/cpk und optischer Knotengüte. Die Maschine verfügt über eine intuitive Benutzeroberfläche, schnellen Werkzeugwechsel und die Einlegehilfe Cable-Fit-In (CFI) für präzise automatische Kabelausrichtung. Weitere Querschnitte und Anwendungen sind möglich.

Details
Das System ist auf hohe Prozessqualität und geringen Wartungsaufwand ausgelegt. Es bietet erweiterte Prozessüberwachung und -dokumentation, vollautomatische Selbstkalibrierung des Schweißmoduls, dynamische Sollwertanpassung und statistische Prozesssteuerfunktionen. Eine Anbindung an übergeordnete ERP-Systeme (z. B. KSK-Fertigung) ist möglich. Zum Lieferumfang gehört ein vollintegrierter Schlechtteilschneider, ein hochpräzises digitales Wegmesssystem zur Erfassung der Knotengeometrie, Sequenzschweißen, verschiedene Benutzerlevel mit Schlüsselschalter, selbstkalibrierender Tiefenanschlag (Softstop), druckluftfreies Kühlsystem sowie leicht zugängliche Wartungsbereiche inklusive integrierter Trashbox.

Nutzen Sie diese Vorteile

• Querschnittbereich: 0,26 mm² – 30 mm²
• Geeignet für Aluminium-, Kupfer- und Mischverbindungen (Kaskade)
• Erweiterte Prozessüberwachung und -dokumentation (inkl. cmk/cpk)
• Vollautomatische Selbstkalibrierung des Schweißmoduls
• Anbindung an ERP-Systeme (z. B. KSK-Fertigung)
• Dynamische Sollwertanpassung und statistische Funktionen
• Vollintegrierter Schlechtteilschneider
• Plug & Play-Funktionalität via integriertem ID-Chip
• Hochpräzises digitales Wegmesssystem zur Erfassung der Knotengeometrie
• Sequenzschweißen und verschiedene Benutzerlevel mit Zugriffskontrolle
• Selbstkalibrierender Tiefenanschlag (Softstop)
• Druckluftfreies Kühlsystem
• Schneller und einfacher Werkzeugwechsel; wartungsfreundlich mit integrierter Trashbox
• Einlegehilfen: Cable-Fit-In (CFI), Schweißraumbeleuchtung und Laser Positioning System (LPS)

Technische Daten

• Modellname: Minic-III
• Querschnittbereich: 0,26 mm² – 30 mm²
• Schweißbare Leiterwerkstoffe: Aluminium, Kupfer, Mischverbindungen (Kaskadenschweißen)
• Prozesssteuerung: Erweiterte Überwachung und Dokumentation; dynamische Sollwertanpassung; Statistikfunktionen
• Kalibrierung: Vollautomatische Selbstkalibrierung des Schweißmoduls; selbstkalibrierender Tiefenanschlag
• Messung: Hochpräzises digitales Wegmesssystem zur Erfassung der Knotengeometrie
• Integration: ERP-Anbindung möglich (z. B. KSK-Fertigung)
• Funktionen: Sequenzschweißen; Plug & Play via integriertem ID-Chip; integrierter Schlechtteilschneider
• Wartung: Schneller Werkzeugwechsel; einfache Wartung und Reinigung mit integrierter Trashbox
• Kühlung: Druckluftfreies Kühlsystem
• Einlegen & Positionierung: Cable-Fit-In (CFI); Schweißraumbeleuchtung; Laser Positioning System (LPS)
• Konformität: CE-Konformität
