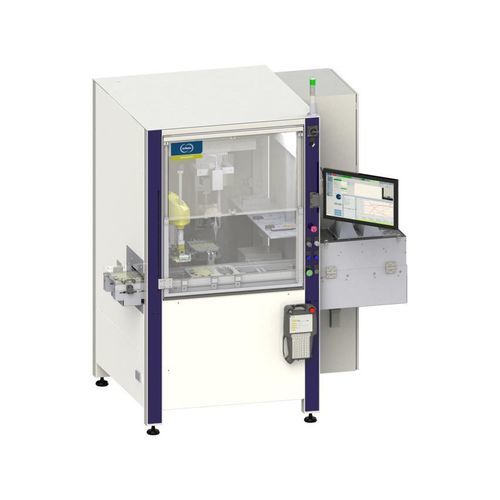

Ultraschall-Schweißmaschine FX Core

halbautomatischfür ElektronikbauteileDrehtisch

Produktbeschreibung
Die FX Core eignet sich zum Ultraschallschweißen von Leistungselektronik (z. B. IGBT-Module) und Zellkontaktiersystemen für Batterieanwendungen. Das System ist halbautomatisch und bietet integrierte Werkzeugverstellung sowie Schnellwechselfunktion für Schweißwerkzeuge.

Nutzen Sie diese Vorteile

• Ultraschallschweißkopf: 20 kHz Standard (35 kHz auf Anfrage); eingebettete Verstellung und Schnellwechsellösung für Schweißwerkzeuge
• Arbeitsbereich (X-Y-Tisch und Rotationsachse): X = 250 mm, Y = 400 mm, Rotation = 360°; speziell konstruierte Achsen mit Bremssystemen für maximale Steifigkeit und Beständigkeit gegenüber Ultraschallschwingungen
• Z-Zugänglichkeit (Sonotrode): bis zu 62 mm
• Patentierte dynamische Prozesssteuerung: Überwachung von Leistungs- und Höhenkurven mit einstellbaren Toleranzen für Schweißzeit, Höhe und Deformation pro Schweißpunkt
• Anpassbare Optionen: Pattern Recognition System, DMC-Reader, Mess- und Kalibrierstation

Charakteristika / Spezifikationen

• Anwendung: Ultraschallschweißen von Leistungselektronik (z. B. IGBT-Module) und Zellkontaktiersystemen für Batterieanwendungen
• Systemtyp: halbautomatische Ultraschallschweißmaschine
• Ultraschallfrequenz: 20 kHz (35 kHz auf Anfrage)
• Eigenschaften des Schweißkopfs: eingebettete Verstellung und Schnellwechsellösung für Werkzeuge
• Arbeitsbereich X: 250 mm
• Arbeitsbereich Y: 400 mm
• Rotationsachse: 360°
• Maximale Z-Zugänglichkeit (Sonotrode): 62 mm
• Achsensystem: speziell entwickelte Achsen mit Bremssystemen für hohe Steifigkeit und Beständigkeit gegen Ultraschallschwingungen
• Prozesssteuerung: patentierte dynamische Überwachung von Leistungs- und Höhenkurven; einstellbare Toleranzen für Schweißzeit, Höhe und Deformation pro Punkt
• Optionen: Pattern Recognition System, DMC-Reader, Mess- und Kalibrierstation
