Schneide- und Graviermaschine / Faserlaser L5

Laserfür Edelstahlfür Stahl

Überblick
Der L5 ist ein hochdynamisches Faserlasersystem für schnelles, präzises Schneiden von dünnen bis mitteldicken Blechen. Für industrielle Nesting‑Abläufe konzipiert, kombiniert es Kompasskinematik, einen optischen Einzelkopf und fortschrittliche Prozessregelung für kurze Taktzeiten und reproduzierbare Teile.

Hauptvorteile

• Automationsfähig: unterstützt Palettenwechsler, automatische Be-/Entlade‑ und Sortierlösungen zur Erhöhung der Autonomie und zur Vermeidung von Engpässen.
• Hohe Dynamik und Produktivität: Kompasskinematik und proprietäre Bewegungsalgorithmen ermöglichen sehr schnelle Kurzwegbewegungen bei kontrollierter Präzision.
• Bedieneffizienz: TRADJUST, intuitive FACE‑HMI und ein tragbares Bedienterminal vereinfachen Einrichtung und Tagesbetrieb.
• Prozesskontrolle: APC2‑Sensorik, DRY‑COOLING und OPS‑Software bieten Echtzeit‑Überwachung zur Reduzierung von Stillstandszeiten und Stückkosten.

Airplane‑Struktur
Patentierte tragende Balkenstruktur von Salvagnini mit leichtem Flugzeug‑Manipulator, die hohe Steifigkeit, schnelle Positionierung und vollständigen Zugang zur Werkbank für Be‑/Entladung und Wartung gewährleistet.

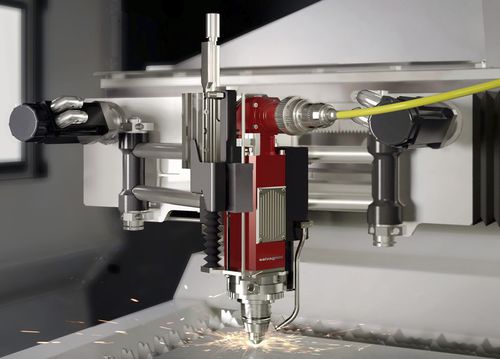

Salvagnini Schneidkopf
Ein optischer Einzelkopf deckt die gesamte Bandbreite der bearbeitbaren Dicken ohne manuelle Einstellungen ab. DRY‑COOLING reguliert aktiv die Optiktemperatur für stabile Strahlqualität bei Produktionswechseln.

Fortschrittlicher Kompass
Reduzierte Inertialauslegung mit Rotationsmotoren bewegt den Kopf in XY mit Beschleunigungen bis zu 5 g auf kurzen Bewegungen; gesteuert durch einen speziellen Algorithmus im proprietären NC für präzise Bahnverfolgung.

Anpassbare Schneidfunktionen
Schneidmodi (Standard, PowerCut, DynamicCut) zur Auswahl des optimalen Prozesses je nach Material und Geometrie. TRADJUST moduliert automatisch Parameter entlang der Bahn und vereinfacht die Parametrierung.

ACUT Option
ACUT ermöglicht das Schneiden mit aufbereiteter Druckluft und bietet in vielen Fällen eine Produktivität vergleichbar mit Stickstoff bei geringeren Gaskosten und erweiterten Versorgungsoptionen.

Anwendungen der Bildverarbeitung

• AVS: beschleunigt das Zentrieren der Platte mittels Referenzen aus früheren Bearbeitungen ohne Formeinschränkungen.
• SVS: erfasst Resttafeln und wandelt sie in nutzbare DXF‑Geometrien für Rückvernesting um.
• NVS: prüft Strahlzentrierung und Düsenzustand mit ML‑Unterstützung zur Vorschlagserstellung von Korrekturmaßnahmen und Reduzierung von Ausschuss.

Mensch‑Maschine‑Schnittstelle (FACE)
FACE ist die Salvagnini HMI: eine konsistente, auf Aufgaben ausgerichtete Benutzeroberfläche für Programmierung, Auftragsverwaltung und Bedienerführung.

Software‑Ökosystem

• STREAM: Programmiersuite zur Beschleunigung der Programmerstellung und Reduzierung der Rüstzeiten.
• OPS: modulare Produktionsmanagement‑Software zur Echtzeit‑Integration mit ERP/MRP und Optimierung der Fertigung.
• LINKS: IoT‑Monitoring für Maschinenleistung, Wartungswarnungen und Produktionsanalysen.

Automation und Integration
Der L5 lässt sich mit einer breiten Palette von Automationsoptionen verbinden, um Autonomie und Durchsatz zu steigern: CPE (Palettenwechsler), ADB/ADC/ADLU/ADLL (Be‑/Entladung), LTWS/LTWS Compact (Lagertürme), MV, MCU (automatisches Sortieren), TN (manuelles Sortieren), ANC (Düsenwechsler), AQM/APM u. a. für unattended oder assistierten Betrieb.

Technische Daten (Auszug)
Modelle: L5-30 | L5-40
XY‑Arbeitsbereich (mm): 3048 x 1524 | 4064 x 1524
Z‑Hub (mm): 100
Max. XY‑Geschwindigkeit (m/min): 156
Positioniergenauigkeit (VDI3441): Pa 0,08 mm | Ps 0,03 mm
Faserquellen: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (Hocheffizienz‑Option), 10 kW
Schnittkapazität (indikat.): Stahl bis ~25 mm; Edelstahl bis ~30 mm; Aluminium bis ~30 mm (abhängig von Quelle/beding.)
Minimale Dicke: 0,5 mm
Max. aufgenommene Leistung (Beispiel): ca. 16–45 kW je nach Konfiguration

caractéristiques / spécifications techniques

• Modellbezeichnung: L5
• Marke: Salvagnini
• Arbeitsfläche XY: 3048 x 1524 mm (L5-30) / 4064 x 1524 mm (L5-40)
• Z‑Hub: 100 mm
• Max. XY‑Geschwindigkeit: 156 m/min
• Positioniergenauigkeit Pa: 0,08 mm; Wiederholbarkeit Ps: 0,03 mm (VDI3441)
• Verfügbare Quellen: 2–10 kW (inkl. 8 kW Hocheffizienz)
• Typische Schnittkapazitäten: Stahl ~25 mm, Edelstahl/Aluminium ~30 mm
• Minimale bearbeitbare Dicke: 0,5 mm
• Schlüsselfunktionen: TRADJUST, DRY‑COOLING, Kompasskinematik (bis 5 g)
• Software: STREAM, OPS, LINKS
• Automationsoptionen: CPE, ADB, ADC/ADLU/ADLL, LTWS, MV, MCU, TN, ANC, ACUT, AQM/APM
