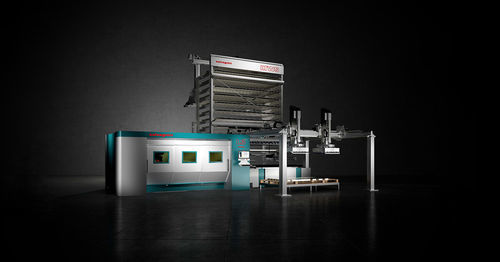

Faserlaser-Schneidemaschine L3 series

2D-Laserfür Aluminiumfür Edelstahl

Produktbeschreibung
Der L3 ist eine 2D‑Faserlaserschneidmaschine für den vielseitigen, transversalen Einsatz über verschiedene Materialien und Blechstärken hinweg. Er kombiniert einen Einzeloptik‑Schneidkopf und eine patentierte Tragbalkenstruktur mit Automatisierung, adaptiven Sensoren und integriertem Software‑Ökosystem für wiederholbare Produktion mit reduziertem Bedienaufwand.

Hauptvorteile

• Automatisierung: Lager-, Be‑/Entlade‑ und Sortierlösungen erhöhen die Systemautonomie und reduzieren Engpässe.
• Bedienfreundlichkeit: TRADJUST, die intuitive FACE‑Schnittstelle und ein tragbares Bedienterminal vereinfachen Bedienung und Einrichtung.
• Prozesseffizienz: adaptive Sensorik, Digitalisierung und OPS‑Software ermöglichen Prozesskontrolle und reduzieren Stückkosten.

Hauptmerkmale

• Patentierte Tragbalken/„Flugzeug“‑Struktur mit leichtem Flugzeugmanipulator: hohe Steifigkeit, Geschwindigkeit und volle Zugänglichkeit der Arbeitsfläche.
• Einzeloptik‑Schneidkopf für die komplette Bearbeitungsdicke mit hoher Schnittqualität; keine mechanischen Anpassungen beim Produktwechsel.
• DRY‑COOLING: aktive Temperaturregelung der Optiken.
• TRADJUST: automatische Modulation der Schneidparameter entsprechend den Bahnen.
• Schneidmodi: Standard für sichere unbeaufsichtigte Produktion und PowerCut für höhere Reaktionsgeschwindigkeit.
• ACUT‑Option: Schneiden mit aufbereitetem Druckluft als kostengünstigere Alternative zu Stickstoff in vielen Fällen.

Intelligente Prozesslösungen

• APC2 adaptiver Prozesssensor: überwacht das Durchstechen in Echtzeit, erkennt Schneideausfälle, stoppt/reiht neu mit angepassten Parametern und sucht automatisch die Fokuslage.
• ANC automatischer Düsenwechsler: Magazin‑Lösung für erhöhte Autonomie.
• Teilerückverfolgung/Identifikation, nesting aus Restplatten per Vision und ML‑gestützte Überwachung von Düsen/Strahlzentrierung.

Automatisierung & Integration
Der L3 unterstützt verschiedene Automatisierungskonfigurationen: manuelle bis automatische Palettenwechsler (CPE), ADB pick‑from‑pack, ADLU/ADLL Belade/Entladeeinheiten, LTWS / LTWS Compact Lagertürme, MV tray‑store mit Greiferkran, TN manuelle Sortierung und MCU automatische Sortierung. Diese Lösungen reduzieren Bedienereingriffe und integrieren sich in Fabrikabläufe.

Software‑Ökosystem

• STREAM: Programmier‑Suite zur Erhöhung der Reaktionsfähigkeit und Reduzierung von Programmieraufwand.
• OPS: modulares Produktionsmanagement‑Softwarepaket zum Austausch von Echtzeitdaten mit ERP/MRP und zur Optimierung von Durchlauf und Prioritäten.
• LINKS: IoT‑Monitoring zur Echtzeitüberwachung der Maschinenleistung und Effizienzanalyse.

Anwendungen
Der L3 eignet sich für Mehrmaterial‑Schnitte (Stahl, Edelstahl, Aluminium, Kupfer, Messing) und für Umgebungen, die Flexibilität, Automatisierung und digitale Integration verlangen. Vision‑Optionen ermöglichen Restplattenerfassung, Positionierung an früheren Bearbeitungsreferenzen und Düsen/Strahlüberwachung.

Technische Daten (Zusammenfassung)
Modelle: L3‑40 | L3‑4020 | L3‑6020
XY‑Arbeitsbereich (mm): 4064 x 1524 | 4064 x 2032 | 6096 x 2032
Z‑Achsenhub (mm): 100 (alle Modelle)
Max. XY‑Geschwindigkeit (m/min): 156 (alle Modelle)
Positioniergenauigkeit Pa (VDI3441): 0,08 mm ; Mittlere Wiederholgenauigkeit Ps: 0,03 mm

Faserquellen & Schneidekapazität (indikativ)
Verfügbare Laserleistungen: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (HE‑Version verfügbar), 10000 W
Schneidkapazität (max. Dicke, mm) — indikativ: Baustahl ~15–25 mm; Edelstahl ~10–30 mm; Aluminium ~8–30 mm; Kupfer/Messing ~5–10 mm. Mindeststärke: 0,5 mm (Referenz).

Leistungsaufnahme (indikativ)
Maximale Leistungsaufnahme abhängig von Konfiguration und Laserquelle (Beispiele ~16–42 kW). Durchschnittlicher Verbrauch für typische Arbeitszyklen ~11–24 kW, abhängig von Quelle und Auslastung.

Inklusive / verfügbare Optionen

• ACUT (Schneiden mit Druckluft)
• ANC (automatischer Düsenwechsler)
• APC2 (adaptiver Prozesssensor)
• Vision‑Pakete: AVS, SVS, NVS
• Automatisierung: CPE, ADB, ADLU/ADLL, LTWS / LTWS Compact, MV, TN, MCU
• Software: STREAM, OPS, LINKS

Eigenschaften / Spezifikationen

• Modellreihe: L3
• Produkttyp: 2D‑Faserlaserschneidmaschine
• Marke: Salvagnini
• XY‑Bereiche (Beispiele): 4064 x 1524 mm, 4064 x 2032 mm, 6096 x 2032 mm
• Z‑Hub: 100 mm
• Max. XY‑Geschwindigkeit: 156 m/min
• Positioniergenauigkeit Pa: 0,08 mm ; Wiederholgenauigkeit Ps: 0,03 mm (VDI3441)
• Verfügbare Laserleistungen: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (HE), 10 kW
• Schneidmaterialien: Baustahl, Edelstahl, Aluminium, Kupfer, Messing
• Mindestblechstärke: 0,5 mm (Referenz)
• Schlüssel‑Funktionen: DRY‑COOLING, TRADJUST, Standard / PowerCut
• Software & Konnektivität: STREAM, OPS, LINKS (ERP/MRP‑Integration)
• Automationsschnittstellen: CPE, ADB, ADLU/ADLL, LTWS, MV, TN, MCU
