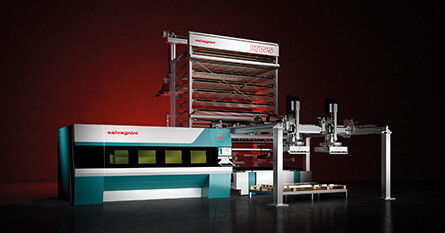

Industrie-Sortiersystem MCU

Laserautomatischfür Teile

Übersicht
Die Sortierlösungen von Salvagnini optimieren Produktionsflüsse und die Rückverfolgbarkeit laser­geschnittener Teile; verfügbar als manuelle und automatische Systeme zur direkten Integration des Sortierprozesses in das Schneiden.

Manuelle Sortiervorrichtung TN

• Die TN-Vorrichtung ermöglicht dem Bediener, geschnittene Teile vom Restgitter zu trennen, sodass Schneiden und Sortieren parallel ablaufen und die Linienleistung steigt.

Automatische Sortiervorrichtung MCU

• Das MCU stapelt Teile unterschiedlicher Form, Größe und Gewichte mit hoher Flexibilität.
• Standard-Sortierstrategie sowie erweiterte Modi: Multigreif-Modus (sequentielles Aufnehmen mehrerer Teile mit derselben Greifvorrichtung) und Zweifachentnahme-Modus (Reduzierung der Entnahmezeit durch gleichzeitige Handhabung).
• Manipulatoren sind 360° drehbar, um geometrische Einschränkungen zu beseitigen und komplexe Formen zu greifen.
• Enthält Smart Cluster zum schnellen Mikroverbinden kleiner Teile, um Größenbeschränkungen zu überbrücken und die Entladezeiten zu verkürzen.

MCU Betriebsgrenzen und Fähigkeiten

• Dickenbereich: 0,5 bis 15 mm.
• Gewichtskapazität: bis zu 65 kg pro Manipulator; bis zu 130 kg bei Zusammenarbeit beider Greifer.
• Mindestabmessungen für automatische Bearbeitung: 100 x 200 mm (Smart Cluster ermöglicht die Handhabung kleinerer Teile).

NEXUS Software für MCU

• NEXUS (Salvagnini) definiert automatisch Greifpositionen, erzeugt Entladesequenzen und positioniert Stapel in den Entladebereichen.
• Die Benutzeroberfläche erlaubt manuelle Eingriffe und Feinabstimmungen; nutzbar im Büro und direkt an der Maschine.

Charakteristiken / technische Spezifikationen

• Sortierarten: manuell (TN) und automatisch (MCU).
• MCU Dickenbereich: 0,5–15 mm.
• MCU Traglast: bis zu 65 kg pro Manipulator; 130 kg kombiniert.
• Manipulator-Drehung: 360°.
• Mindestteilabmessungen (automatisch): 100 x 200 mm.
• MCU Modi: Multigreif, Zweifachentnahme.
• Smart Cluster für Mikroverbindung kleiner Teile zur Handhabung unterhalb der Standardgrenzen.
• Software: NEXUS automatisiert Greifpositionsdefinition und Entladesequenzen; nutzbar im Büro und an der Maschine.
