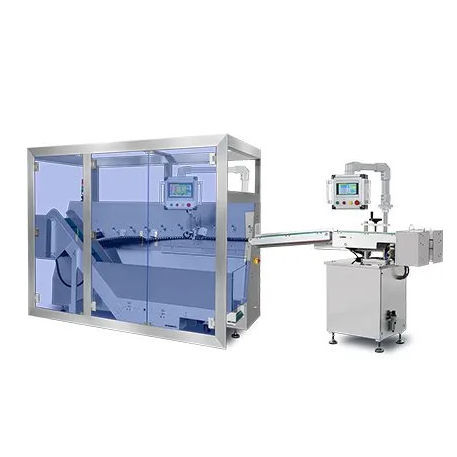

Sortieranlage für die Lebensmittelindustrie RD-SS-450Pro

für die PharmaindustrieIndustrieoptisch

Produktübersicht
Der RD-SS-450Pro ist ein vollservogesteuerter Sachet-Sorter mit berührungsloser Zählfunktion, entwickelt zur Lösung von Layout-Einschränkungen (Etagenübergreifende Übergaben, begrenzte Zwischenräume zwischen Primär- und Sekundärlinien) und mit konfigurierbaren Ausgabemodi zur nahtlosen Integration mit Kartonierern und nachgelagerten Anlagen.

Leistungsmerkmale
Maximale Durchsatzleistung: bis zu 450 Beutel/Sachets pro Minute. Systemaufbau mit 11 Direktantriebs-Servomotoren und Multi-Achsen-Motion-Controller für präzise, gleichmäßige Handhabung. Fotoelektrische Sensoren liefern Echtzeit-Feedback; ein optionales Maschinen-Vision-System kann zur Orientierungskorrektur integriert werden.

Funktionsweise

• Schonende Zuführung aus einer Trichteröffnung mit großer Öffnung und geringer Neigung mittels langsam laufendem Band zur Vermeidung von Staus und Produktverformung
• Hochgeschwindigkeits-Sortierung auf einer Rollenplattform, auf der mehrere Servos Geschwindigkeit, Richtung und Reibung anpassen, um Beutel zu trennen und neu auszurichten
• Präzise Abstände durch eine servo-angetriebene Synchronriemenlösung mit Encoder-Feedback zur individuellen Beschleunigung/Verzögerung
• Berührungsloses Hochgeschwindigkeitszählen mittels fotoelektrischer Sensoren, synchronisiert mit nachgelagerten Anlagen für druckfreien Transfer

Hauptvorteile / Konstruktionsmerkmale

• Elf Direktantriebs-Servomotoren, koordiniert durch einen hochpräzisen Motion-Controller zur Synchronisation von Zuführung, Sortierung und Austrag
• Echtzeit-Fotoelektrik-Feedback zur Minimierung von Doppelzuführung/Stapeln (Wahrscheinlichkeit < 0,009%)
• Staubdichte und antistatische Rollen zur Reduzierung von Schlupf und Produktmarkierungen
• Konfigurierbare Austragsmodi über HMI: horizontaler Transfer, vertikale Orientierung, Chargenstapelung
• Integrationsfähig: Unterstützung für I/O und Feldbus-Protokolle (z. B. EtherCAT, PROFINET) zur Synchronisation upstream/downstream und MES-Anbindung

Typische Anwendungen

• Pharmazeutik: Blisterverpackungen, Pulver-/Granulat-Sachets
• Lebensmittel: Gewürzbeutel, Soßen-Sachets, Snackbeutel
• Kosmetik & Körperpflege: Probensachets, Feuchttuch‑Packungen
• Medizin & Industrie: sterile Beutel, Diagnostik‑Kits, kleine Industriepakete

Tabelle: Schlüsseldaten
Geeignete Anwendung: harte/weiche Beutel oder Taschen, die Blisterverpackungen und ähnliche Materialien aufnehmen
Größenanforderung Beutel: Länge ≤ 185 mm; Breite ≤ 110 mm
Genauigkeitsrate: >99,97%
Gewicht: 1000 kg
Abmessungen: 3.840 x 1.060 x 1.700 mm

Eigenschaften / technische Spezifikationen

• Modellbezeichnung: RD-SS-450Pro
• Durchsatz: bis zu 450 Beutel/min
• Servosystem: 11 Direktantriebs-Servomotoren; hochpräzises, intelligentes Multi-Achsen-Servo‑Steuerungssystem
• Zählung: Fotoelektrische Sensoren für hochpräzise berührungslose Zählung; optionale Maschinenvision zur Orientierungserkennung
• Genauigkeit: >99,97%
• Wahrscheinlichkeit für Doppelbeutel/Stapeln: < 0,009%
• Beutelgrößenbereich: Länge ≤ 185 mm; Breite ≤ 110 mm
• Ausgabeorientierungen: horizontaler Transfer, vertikale Orientierung, Chargenstapelung (über HMI konfigurierbar)
• Gewicht: 1000 kg
• Gesamtmaße: 3.840 x 1.060 x 1.700 mm
• Materialflussmerkmale: staubdichte und antistatische Rollen, sanfte Zuführungstrichter, servo-angetriebene Synchronriemen mit Encoder-Feedback
• Integration: Füllstandssensoren stromaufwärts und I/O-Signale; Synchronisation stromabwärts durch Servo-Following und Hochgeschwindigkeits-Feldbusse; Produktions-/Zähldaten übertragbar an MES/Liniensteuerungen
• Garantie: 3 Jahre Garantie, 1 Jahr kostenfreie Ersatzteile
