Kartonierer mit oberer Öffnung RD-SCL-320W

mit hoher Drehzahlservogesteuertkontinuierlich

Übersicht

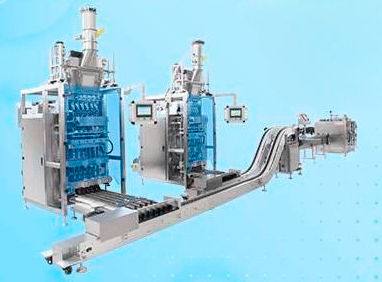

Integrierte mehrspurige Stick-Cartoning-Verpackungslinie, die eine Form-Fill-Seal-Einheit (Streifen/Stick) mit einem Cartoner kombiniert, um einen kontinuierlichen, automatisierten Verpackungsprozess zu gewährleisten. Mehrere Streifen werden geformt, befüllt (Pulver, Granulat oder Flüssigkeit), versiegelt und geschnitten; synchronisierte Förderer zählen und übergeben die Packs an den Cartoner zur Einlage in Kartons und zum finalen Verschluss.

Prozessablauf
Die Form-Fill-Seal-Anlage erzeugt simultan mehrere Bahnen von Stick-Packs mit servogesteuerter Taktung und Indexierung. Gefüllte Streifen werden ausgerichtet, gezählt und bei Bedarf gestapelt, dann über synchronisierte Förderer und einen Schaufel-/Transferförderer zum Cartoner geführt. An der Kartoniereinheit wird ein Karton aus dem Magazin aufgerichtet, die Sticks werden eingelegt und der Karton verschlossen und versiegelt.

Spezifikation (Zusammenfassung)
Bis zu 40 Sachets pro Bahn/Minute; bis zu 320 Kartons/Minute (linienabhängig). Geeignet für Pulver, Granulate und Flüssigkeiten. Max. Folienbreite 480 mm.

Technische Details (Tabelle)
Modell: RD-SCL-320W
Max. Folienbreite Stick-Cartoner: 480 mm
Produktionskapazität Stick-Cartoner: bis zu 240 Beutel/min (je nach Konfiguration)
Kapazität Cartoner: bis zu 320 Kartons/min
Kartonformatbereich: L 70–180 mm; W 35–80 mm; H 14–50 mm
Kartonwellgewicht: 250–360 g/m²
Steuerung: Siemens PLC mit vollem Servoantrieb für synchronisierte Bewegungen

Füllgenauigkeit Flüssigkeiten
Füllvolumen / Genauigkeit:
Über 2 ml — ≤ ±1%
1–2 ml — ≤ ±1,5%
0,5–1 ml — ≤ ±2,5%

Hauptmerkmale

• Vollständige Servoansteuerung für synchronisiertes Mehrreihen-Bilden, Fördern und Kartonieren zur Gewährleistung präziser Taktung und Abstände.
• Flexible Materialhandhabung mit intelligenter Förder- und Greiftechnik sowie Stapelmechanismen für präzises Zuführen in den Cartoner-Trichter.
• Inline-Inspektion und Ausschuss: Integrierte Wägesysteme oder Bildverarbeitung überwachen Packgewicht und Siegelqualität und sortieren fehlerhafte Packs automatisch aus.

Hauptteile

• Easy-tear-Schneider
• Lange Förderschnecke
• Transfervorrichtung / synchronisierter Förderer
• Sticks-Sortierplattform
• Doppelschicht-Zuführ-/Stapelsystem

Spezifikationen / Technische Daten

• Modell: RD-SCL-320W
• Gesamtdurchsatz Referenz: bis zu 40 Sachets pro Bahn/Min; bis zu 320 Kartons/Min (linienabhängig)
• Folienbreite Stick-Cartoner: max. 480 mm
• Produktionskapazität Stick-Cartoner: bis zu 240 Beutel/Min
• Kapazität Cartoner: bis zu 320 Kartons/Min
• Kartonformatbereich: L 70–180 mm; W 35–80 mm; H 14–50 mm
• Kartonwellgewicht: 250–360 g/m²
• Füllgenauigkeit (Flüssigkeiten): >2 ml ≤ ±1% ; 1–2 ml ≤ ±1,5% ; 0,5–1 ml ≤ ±2,5%
• Materialkompatibilität: Pulver, Granulate und Flüssigkeiten
• Steuerungssystem: Siemens PLC und vollständiger Servoantrieb für kritische Bewegungen
