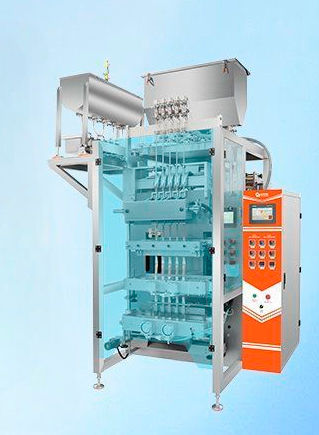

Automatische Verpackungsmaschine RD-SPM-400

kontinuierlichvertikalfür Flüssigkeiten

Produktübersicht
Diese vertikale Form-Füll-Siegel-Maschine (VFFS) für Flüssigkeits-Sticks formt, füllt und verschließt einzelne Sachets aus einer Rolle flexibler Folie. Flüssigkeiten wie Mundspülung, Saucen, Getränke und Pflegeprodukte werden über wählbare Pumpensysteme dosiert in Stick-Sachets abgefüllt. Die PLC-Steuerung mit Servo-Synchronisation sorgt für koordinierte Folienzuführung, Befüllung und Versiegelung für einen kontinuierlichen automatisierten Betrieb.

Spezifikationsübersicht
Kapazität: 30–40 Zyklen pro Minute pro Bahn, bis zu 40 Beutel/Spur/Min. Geeignet für Mundspülung, Parfümproben, Cremes in Einzeldosen sowie verschiedene Lebensmittel- und Pharmaflüssigkeiten.

Funktionsweise

• Folioabwicklung und Formgebung: Die Folienrolle wird über ein Formungsstück geführt, um ein Rohr um das Füllrohr zu bilden.
• Längsnaht: Vertikale Dichtbacken erzeugen eine kontinuierliche Längsnaht.
• Unteres Versiegeln und Befüllen: Das horizontale Bodenversiegeln erfolgt, dann dosiert die Pumpe die Flüssigkeit in den offenen Beutel; Anti-Drip- oder Rücksaugdüse verhindert Leckage.
• Oberes Versiegeln und Schneiden: Die obere horizontale Naht verschließt das Sachet und ein integrierter Schneider trennt die Einzelverpackungen; Aufreißkerben optional.
• Produktaustrag: Fertige Sachets werden per Förderband abgeführt oder mit Zählsystem gesammelt.

Hauptmerkmale

• Hochpräzises Dosieren mit Optionen: servoangetriebener Kolben/Plunger, Peristaltik- oder Keramikpumpen für genaue Dosierung.
• Anti-Drip-Füllmundstück mit Rücksaugventil zur Erhaltung der Siegelintegrität und Vermeidung von Kontamination.
• Mehrere Siegelmethoden: Back-Seal, Drei-Seiten- und Vier-Seiten-Siegel für optische Anforderungen und Festigkeit.
• PLC-Steuerung und Servo-Synchronisation für stabilen Hochgeschwindigkeitsbetrieb und präzise Folien-/Füllkoordination.

Anwendungen

• Lebensmittel & Getränke: Ketchup, Honig, Säfte, Dressings, flüssiger Kaffee, Milch — Einwegportionen, Bedienkomfort und Portionierung.
• Persönliche Pflege: Shampoo, Duschgel, Conditioner, Lösungen für Feuchttücher, Parfümproben — Reisegrößen, Hotelanwendungen, Musterverteilung.
• Pharma & Gesundheit: orale Flüssigkeiten, Sirupe, Augentropfen, Mundspülung — präzise Dosierung, sterilisationskompatible Optionen, GMP-Konformität.
• Industrie & Chemie: Schmierstoffe, Klebstoffe, Reinigungsmittel, Agrochemikalien — Kleindosierung, Abfallreduzierung, sichere Handhabung.

Füllgenauigkeit & Einflussfaktoren

• Typische Genauigkeit: Standardmaschinen ±0,5% bis ±1%; hochpräzise Ausführungen (Keramik-/Kolbenpumpen) bis ±0,1% für kritische Anwendungen.
• Einflussfaktoren: Viskosität der Flüssigkeit, Temperaturstabilität, Pumpentyp und Wartung, Düsengeometrie und Anti-Drip-Maßnahmen, Umgebungsbedingungen.

Pumpenauswahl

• Peristaltikpumpe: Geeignet für geringe bis mittlere Viskosität und partikelhaltige Flüssigkeiten; hygienisch, da nur das Schlauchmaterial in Kontakt mit dem Medium ist; Schläuche sind verschleißbedingt austauschbar.
• Kolben/Plungerpumpe: Geeignet für mittlere bis hohe Viskosität und Hochgeschwindigkeitsproduktion; gute Genauigkeit und Druckfähigkeit.
• Keramikpumpe: Empfohlen für wertvolle, korrosive, abrasive oder sterile Medien; hervorragende Verschleißfestigkeit und höchste Dosiergenauigkeit; höhere Anschaffungskosten.

Zusätzliche Maschinenelemente

• Angepasstes Formteil für Stick-Profil und Mehrbahn-Layouts.
• Servoangetriebene Folienzufuhr und Fülldrives für präzise Koordination.
• Optionale Module: Heizung für viskose Medien, SIP-Kompatibilität für Keramikpumpen, Anti-Kristallisations-Mäntel und Inline-Inspektionssensoren.

Technische Daten

• Modellreferenz: RD-SPM-400.
• Produktfamilie: Multi-Line Stick-Verpackungskonfiguration.
• Kapazität / Geschwindigkeit: 30–40 Zyklen/min pro Bahn; bis zu 40 Beutel/Spur/Min.
• Max. Folienbreite: 480 mm.
• Leistung: 9,5 kW.
• Geräuschpegel: <65 dBA.
• Füllgenauigkeit: bis zu ±0,1% mit Keramik-Kolbenpumpen; typisch ±0,5%–±1%.
• Pumpenoptionen: Peristaltik, Plunger/Kolben, Keramikkolben.
• Siegelarten: Back-Seal, Drei-Seiten, Vier-Seiten.
• Anti-Drip: Füllmundstück mit Anti-Drip-Ventil oder Rücksaugvorrichtung.
• Steuerung: PLC mit servo-gesteuerten Drives zur synchronisierten Folienzufuhr und Befüllung.
