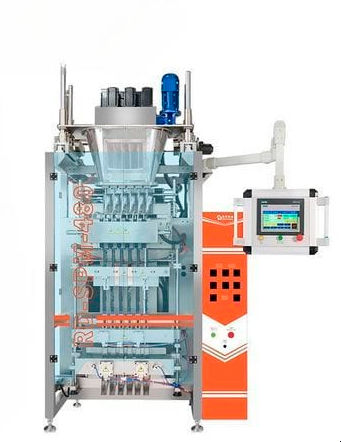

Automatische Verpackungsmaschine RD-SPM-480

kontinuierlichFolienvertikal

Überblick
Die dreiseitig verschlossene Beutelfüllmaschine RD-SPM-480 ist ein vertikales Form-Füll-Siegel (VFFS) System, ausgelegt für hochfrequente Mehrspalten-Verpackung von Sachets und Sticks. Die 6‑bahn-Konfiguration dient als Beispiel; skalierbare Multi-Line-Varianten (10–16 Bahnen) sind verfügbar. Die Maschine verarbeitet Pulver, Granulate und Flüssigkeiten mit servogesteuerter Bewegung und kompakter vertikaler Bauweise, geeignet für Pharma-, Lebensmittel-, Kosmetik- und Chemieanwendungen.

Wesentliche Anwendungen

• Lebensmittel & Getränke: Single-Serve-Kaffeesticks, Gewürzsachets, Zuckertütchen.
• Pharma: pulverförmige Medikamentendosen, Elektrolytzusätze.
• Chemikalien: Waschmittelproben, agrochemische Stick-Packs.
• Kosmetik: Einzeldosen Pulver für Haut- und Haarpflege.

Produktzusammenfassung
Multi-Column VFFS Sachet/Stick Verpackungsmaschine mit Servo-Steuerung und Schnecken- oder Volumendosierung für hochpräzises Befüllen. Dokumentierte Genauigkeitsangaben umfassen ±0,2 g und für bestimmte Konfigurationen ±0,1% Dosiergenauigkeit. Angegebene Durchsatzbeispiele erreichen bis zu 240 Sticks/Min. abhängig von Bahnanzahl und Produkt. Modellbeispiel RD-SPM-480 steht für eine 6‑bahn-Ausführung; größere synchronisierte Bahnarrangements sind für höhere Leistungen verfügbar.

Spezifikation (Text-Highlights)
Hygienisches Design: IP65 Edelstahlkonstruktion, GMP/FDA-Konformitätsverweise.
Werkzeug & Formatbereich: Schnellwechselwerkzeuge unterstützen 20+ Stick-Größen (10×50 mm bis 25×200 mm).
Energie: bis zu 30% geringerer Druckluftverbrauch gegenüber traditionellen Stick-Pack-Maschinen.

Tabelle: wichtige numerische Daten
Produktname — Multi-lines Stick Powder Packaging Machine
Max. Folienbreite — 480 mm
Kapazität — 30–40 Zyklen/Min pro Bahn
Leistung — 9,5 kW
Geräusch — <65 dBA

Hauptmerkmale und Prozessablauf

• Foliohandling & Formgebung: rollenbasiertes Laminat wird über Formkragen und Thermoformzangen in vertikale Rohre auf mehreren Bahnen geformt.
• Präzisionsbefüllung: servoangetriebene Schnecken-/Auger-Füller dosieren 0,5 ml–50 ml mit Anti-Verstopfungsmechanismen für klebrige Pulver.
• Versiegelung & Schneiden: Längs- und Querversiegelungen erzeugen hermetische Sachets; integrierte Schneideeinheiten (Heißmesser, gezahnt oder Kaltcut) trennen die Einheiten.
• Ausgabe-Sortierung: fertige Sachets werden in Trays oder auf Förderbänder ausgeworfen mit visuell geführter Ausrichtung für die Weiterverarbeitung.
• Optionen: hochauflösende Markenregistrierung, Codierung (Thermotransfer, Inkjet) und Sichtprüfung.

Hauptteile (wie aufgeführt)

• Folie-Abwickel- und Spannungsregelung
• Formstation / Formkragen
• Servo-Zuführung / servoangetriebene Schneckendosierer
• Versiegelungsstation (Längs & Quer)
• Servo-Schneider
• PLC-Steuerung (Siemens PLC erwähnt) und Registrierungs-/Vision-Sensoren

Vorteile

• Hohe Effizienz durch kontinuierliche Folienzuführung reduziert Stopps gegenüber vorgefertigten Beutelsystemen.
• Flexible Beutelformen: unterstützt 3‑Seiten‑ und 4‑Seiten‑Versiegelungen durch Werkzeugwechsel.
• Breite Materialkompatibilität: PET/PE, OPP/CPP, Alu/PE und laminierte Folien.
• Breites Produktspektrum: Pulver, Granulate, Flüssigkeiten, Pasten und Feststoffe.
• Hohe Automatisierung: integriert Formgebung, Befüllung, Versiegelung, Codierung, Schneiden und Austrag für einfache Integration.

Einschränkungen

• Weniger geeignet für sehr lange, schwere, fragile oder stark unregelmäßig geformte Teile, die beim Formen oder Befüllen blockieren können.
• Formatwechsel erfordern Austausch des Formkragens und geschultes Personal.
• Höhere Anfangsinvestition als manuelle oder halbautomatische Lösungen.
• Leistung abhängig von konstanter Folienqualität und präziser Registrierung.

Merkmale / technische Spezifikationen

• Modellbeispiel: RD-SPM-480 (6‑bahn-Konfiguration).
• Bahnoptionen: 6 Bahnen (RD-SPM-480) bis zu 10–16 synchronisierten Bahnen.
• Nennleistung: bis zu 240 Sticks/Min abhängig von Bahnanzahl und Produkt.
• Dosiergenauigkeit: ±0,2 g (Text) und ±0,1% für spezifische Konfigurationen.
• Unterstützte Stick-Größen: 10×50 mm bis 25×200 mm; Werkzeug für 20+ Größen.
• Max. Folienbreite: 480 mm.
• Kapazität pro Bahn: 30–40 Zyklen/Min.
• Leistung: 9,5 kW.
• Geräuschpegel: <65 dBA.
• Konstruktion: hygienische Edelstahlbauweise, IP65, GMP/FDA-Bezüge.
• Füllbereich: 0,5 ml–50 ml.
• Steuerung: servogetriebene Bewegung, Siemens PLC genannt, optische Registriersensoren.
