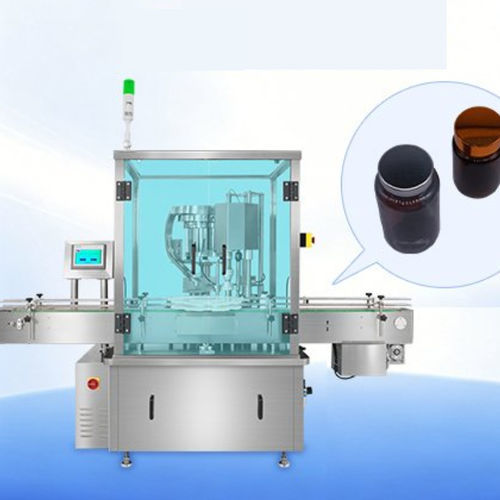

Verschliesser / getaktete Funktion RD-XXG-70Pro

Rundlaufmotorisiertelektronisch gesteuert

Übersicht
Sternrad-Verschließmaschine mit präzisem Indexstern und mechanischem Pick-and-Place für die Positionierung von Verschlüssen. Fotoelektrische Sensoren steuern den Deckelzuführer und halten die Zuführung automatisch an, wenn die Rutsche voll ist, um Störungen zu vermeiden. Aus hygienischem Edelstahl 316L gefertigt und für cGMP-konforme Linien ausgelegt, eignet sich die Maschine für pharmazeutische, kosmetische und Lebensmittelanwendungen, die kratzfreie Oberflächen und hohe Genauigkeit erfordern. Integration mit Zählern, Pulver- oder Flüssigfüllmaschinen für modulare Abfülllinien möglich.

Funktionsprinzip
Die Maschine arbeitet nach dem intermittierenden Indexprinzip: Flaschen werden in die bearbeiteten Taschen des Sternrads geführt, das die Flaschen während des Verschließens stationär hält. Verschlüsse werden sortiert und über eine Rutsche zugeführt; fotoelektrische Sensoren regeln den Zuführer (Pause bei voller Rutsche, Neustart bei leer). Ein mechanischer Pick-and-Place-Arm positioniert die Verschlüsse auf der Flaschenöffnung für korrektes Eindrehen, bevor das Anziehdrehmoment angewendet wird, und gewährleistet so kratzfreie und präzise Verschlüsse.

Spezifikation (Zusammenfassung)

• Produktionsgeschwindigkeit: bis zu 70 Flaschen/min
• Geeignet für verschiedene Flaschendurchmesser und -formen

Hauptmerkmale

• Kratzfreie Verschlusstechnik mit nicht scheuernden Verschlussköpfen und sanfter Mechanik zum Schutz glänzender oder glatter Verschlüsse
• Anpassbares Sternrad-Design für unterschiedliche Flaschendurchmesser und -profile
• Einstellbare Drehmomentregelung für präzise Anzieheinstellungen ohne Beschädigung von Flaschen oder Dichtungen
• Deckelzuführung gesteuert durch fotoelektrische Sensoren zur Vermeidung von Blockaden
• Nahtlose Integrationsfähigkeit mit Zähl-, Füll- und Versiegelungsmaschinen für modulare Produktionslinien

Hauptkomponenten

• Flaschen-Orientierer
• Deckelzuführungsrutsche
• Deckelinspektionsstation
• Pick-and-Place-Mechanismus für Deckel
• Verschließstation
• Pneumatischer Verschlusskopf

Anwendungen & Vorteile
Geeignet für Pharma-, Nutraceutical- und Premium-Kosmetikbereiche sowie spezialisierte Labore, die Schutz der Verschlussoptik und hohe Montagepräzision benötigen. Vorteile: Schutz der Deckeloberfläche, sehr präzises Eindrehen zur Minimierung von Querschraubungen, stabile Handhabung kleiner oder unregelmäßiger Flaschen und Eignung für cGMP-konforme Produktionslinien.

Technische Daten

• Produktionskapazität: 70 Flaschen/min
• Stromversorgung: 3P 380/220V 50 Hz (anpassbar)
• Leistung: 1,2 kW
• Luftverbrauch: 0,4 MPa, 30 L/min
• Gewicht: 750 kg
• Abmessungen: 2.400 × 900 × 1.800 mm
• Konstruktionsmaterialien: hygienischer Edelstahl (316L)
