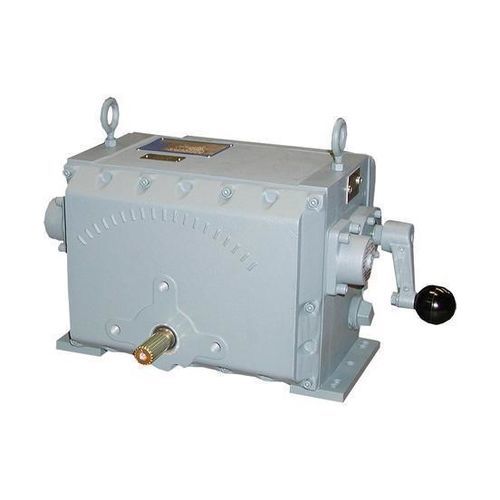

Elektrischer Ventilantrieb SM

90°drehbarVierteldrehung

Übersicht
Die elektrischen modulierenden Stellantriebe SM-1700 und SM-5000 ermöglichen präzise Positionierung für Dämpfer, Leitflügel und Ventile. Innenverzahnt liefern sie bis zu 16.950 Nm (12.500 lbf.ft) Drehmoment bei kontinuierlicher Modulation. Die Geräte verfügen über automatische Drehmomentbegrenzung und einen selbsthemmenden Antrieb, um die letzte Position zu halten und Rückantrieb zu verhindern.

Merkmale

• SM-1700: Drehbereich 90–120°
• SM-5000: Drehbereich 33–90°
• Modulierender Dienst: bis zu 2.000 Starts pro Stunde
• Manuelle Übersteuerung: serienmäßig
• Automatische Drehmomentbegrenzung: serienmäßig
• Selbsthemmender Antrieb zur Halten-der-letzten-Position und Verhinderung von Rückantrieb bis zur Schublast
• Stromversorgungsoptionen: Einphasen-, Dreiphasen- oder Gleichstrom (DC) — DC nur für SM-1700 verfügbar

Anwendungen

• Dämpfer
• Leitflügel (Vanes)
• Ventile
• Weitere Prozessregelungsanwendungen, die präzise Positionierung erfordern

Technische Daten

• Max. Drehmoment: bis zu 16.950 Nm (12.500 lbf.ft)
• Betrieb: kontinuierliche Modulation
• Modulierender Dienst: bis zu 2.000 Starts pro Stunde
• Drehbereich: SM-1700 90–120°; SM-5000 33–90°
• Stromversorgungsoptionen: Einphasen-, Dreiphasen-, Gleichstrom (DC) (DC beschränkt auf SM-1700)
• Manuelle Übersteuerung: serienmäßig
• Automatische Drehmomentbegrenzung: serienmäßig
• Antrieb: selbsthemmend zum Halten der letzten Position und Verhinderung von Rückantrieb bis zur Schublast
• Geeignet für: Dämpfer, Leitflügel und Ventile
• Hinweis: Produktbilder auf der Website sind für SM-1700 und SM-5000 als legacy gekennzeichnet
