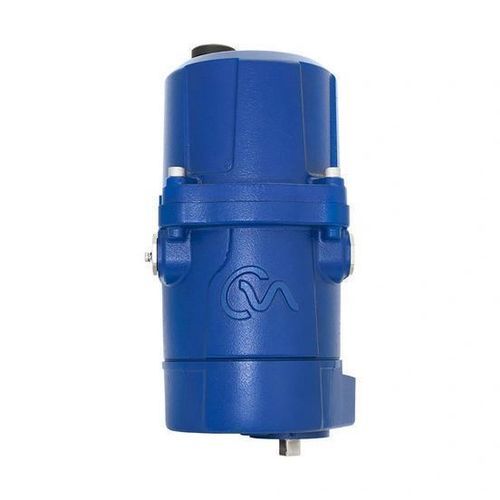

Motorisierter Ventilantrieb CMQ

manuellSchwenkVierteldrehung

Beschreibung
Die Part-turn-Modulationsantriebe CMQ sind eine vollelektrische Lösung für Regelventil- und Pumpenanwendungen. Sie bieten präzise, wiederholbare Positionsregelung und kontinuierliche Modulation mit einer Genauigkeit von bis zu 0,1 %. Die Geräte sind explosionsgeschützt nach internationalen Normen zertifiziert und optional mit integrierten Bedienfeldern und Reserve Power Pack für Fail-to-Position-Funktion erhältlich.

Eigenschaften

• Part-turn-Ausgangsantrieb mit Sitzmoment bis zu 124 Nm (1.100 lbf.in)
• Hoher Drehmoment-Option für Vierteldrehung verfügbar mit CMR-250 und GBX Stirnradgetriebe
• Präzise, reproduzierbare Positionsregelung mittels 4–20 mA-Steuersignal mit bis zu 0,1 % Genauigkeit
• Explosionsgeschützt zertifiziert nach internationalen Normen
• Einstellbare Drehzahlregelung
• Manuelle Übersteuerung serienmäßig
• Elektronische Drehmomentbegrenzung
• Zwei einstellbare Endschalter standardmäßig
• Geeignet zur Montage in beliebiger Lage
• Dauerhaft geschmierter, wartungsfreier Antriebsstrang
• Großer Standard-Temperaturbereich −30 bis 70 °C (−22 bis 158 °F) mit Option für niedrige Temperaturen
• Bürstenloser DC-Motor für zuverlässige, genaue kontinuierliche Modulation
• Encoder-Technologie für berührungsloses Feedback
• Leerlaufleistung unter 1 Watt
• Geeignet für einphasige oder DC-Versorgungen
• Feldselektierbare Einstellungen: Totband; Null- und Bereichsstellung; Befehlsignaltyp; Direkt- oder Gegenwirkung; Hand/Auto-Betrieb; Ausgangswellen-Position bei Signalverlust
• Eingebautes Interface zur schnellen Einrichtung über 6-Segment-LCD und Tasten
• Optionale integrierte lokale Bedienelemente mit LCD-Positionsanzeige
• Optionales Reserve Power Pack (Superkondensatoren) für Fail-to-Position-Funktion
• Kompatibel mit einer Vielzahl von Fieldbus-, festverdrahteten und analogen Systemen
• Fieldbus-Optionen: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®

Optionen & zusätzliche Informationen

• Optionale integrierte lokale Bedienelemente mit LCD-Positionsanzeige
• Optionales Reserve Power Pack (Superkondensatoren) für Positionserhalt bei Ausfall
• Kompatibilität mit mehreren Fieldbus- und analogen Systemen für Integration

Technische Daten

• Ausgangstyp: Part-turn (Vierteldreh-) Antrieb
• Maximales Sitzmoment: bis zu 124 Nm (1.100 lbf.in)
• Positionsregelgenauigkeit: bis zu 0,1 %
• Steuersignal: 4–20 mA Analogeingang (unterstützte Befehlsarten)
• Motor: bürstenloser DC-Motor für kontinuierliche Modulation
• Feedback: Encoder (berührungslos)
• Standby-Leistung: < 1 W
• Stromversorgung: geeignet für Einphasen- oder DC-Versorgungen
• Umgebungstemperaturbereich: Standard −30 bis 70 °C (−22 bis 158 °F); Niedrigtemperatur-Option verfügbar
• Schutz/Zertifizierung: explosionsgeschützt zertifiziert nach internationalen Normen
• Antriebsstrang: dauerhaft geschmiert, wartungsfrei
• Manuelle Übersteuerung: serienmäßig
• Drehzahlregelung: einstellbar
• Drehmomentschutz: elektronische Drehmomentbegrenzung
• Schalter: zwei einstellbare Endschalter (Standard)
• Interface: 6-Segment-LCD mit Tasten zur Konfiguration
• Fieldbus-Optionen: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
